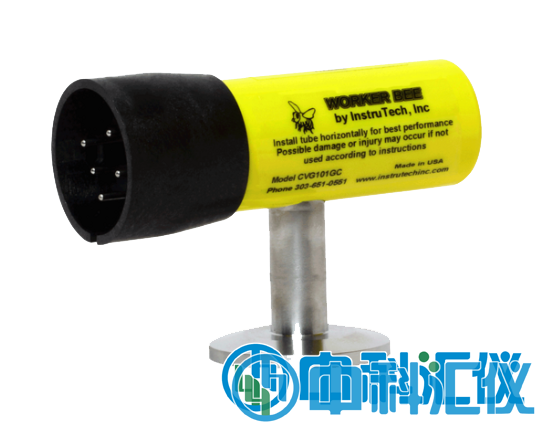

美国InstruTech(英斯特克) CVG101系列真空传感器抗冲击和振动,低价位,是增强型皮拉尼真空传感器,宽量程:0.01Pa~133kPa。
美国InstruTech(英斯特克) CVG101系列真空传感器产品简介:
美国Instrutech CVG101系列对流增强型皮拉尼真空传感器,可以配合真空控制器VGC301,B-Rax 3000系列或FlexRax 4000系列使用。相对于其他真空计拥有更多增强设计,温度补偿功能放置真空规管的外面,消除不必要的部件和焊接,大大提高了可靠性,提供的真空测量,同时降低成本。改进后受机械冲击和振动的影响较小。在入口有一个精细的网筛,有助于防止颗粒物的进入。该表也可以有效防止射频干扰。比热电偶真空计量程范围更宽广,准确度更高。
型号列表:
标准真空传感器 | 型号 | 替换GP规型号 |
1/8 in. NPT male - 1/2 in. tube | CVG101GA | 275071 |
NW16KF | CVG101GB | 275203 |
NW25KF | CVG101GC | 275196 |
NW40KF | CVG101GD | 275316 |
1 1/3 in. Mini-CF / NW16CF Mini-Conflat® | CVG101GE | 275256 |
2 3/4 in. CF / NW35CF Conflat® | CVG101GF | 275238 |
1/4 in. Cajon® 4VCR® Female | CVG101GG | 275185 |
1/2 in. Cajon® 8VCR® Female | CVG101GH | 275282 |
用于Mini-Convectron®真空传感器 | 型号 | 替换GP规型号 |
1/8 in. NPT male - 1/2 in. tube | CVG102GA | 275810 |
NW16KF | CVG102GB | 275816 |
NW25KF | CVG102GC | 275817 |
NW40KF | CVG102GD | 275818 |
1 1/3 in. Mini-CF / NW16CF Mini-Conflat® | CVG102GE | 275813 |
2 3/4 in. CF / NW35CF Conflat® | CVG102GF | 275814 |
1/4 in. Cajon®4VCR® Female | CVG102GG | 275811 |
1/2 in. Cajon®8VCR® Female | CVG102GH | 275864 |
美国InstruTech(英斯特克) CVG101系列真空传感器产品应用:
大学/研究所、半导体、数据存储、薄膜沉积、平板显示、分析仪器、工艺真空、冶金工业、真空泵系统
美国InstruTech(英斯特克) CVG101系列真空传感器产品特色:
增强型皮拉尼规
宽泛的测量范围:0.01Pa~133kPa
一个真空计就可以监控您的真空抽气和排气系统
可替代Graville-Phillips系列真空传感器使用
稳健设计承受更多冲击和振动
低价位,为您节约成本
安装和操作容易
美国InstruTech(英斯特克) CVG101系列真空传感器技术参数:
测量范围:1×10 -4 ~1000 Torr 、 1.3×10 -4 ~1333 mbar 、1.3×10 -2 Pa~133 kPa
精度(N2,典型):10 -4 ~10 -3 Torr;0.1 mTorr分辨率 、10 -3 ~400 Torr;±10%读数、400~1000 Torr;±2.5%读数
重 复 性: ±2%读数
工作温度:0~50℃
烘烤温度:150℃(*限于表,电子元件移除)
工作湿度: 0~95%RH,非冷凝
安装方向: 水平(1 Torr以下安装方式无影响)
接液材质:镀金钨,304 和316 不锈钢,玻璃,镍,特氟龙
内部容积:26 cm 3 (1.589 in 3)
内部表面面积:59.7 cm 2(9.25 in 2)
泄 漏 率:<1×10 -9 atm cc/sec He
重量:85 g(3 oz)
RF/EMI认证:CE
环境认证:RoHS
