美国InstruTech(英斯特克) CVM211系列数显皮拉尼电阻真空计

美国InstruTech(英斯特克) CVM211系列数显皮拉尼电阻真空计

含税价格:电话咨询

由于政策、关税、汇率等不确定因素,请电话咨询价格:13810739113
  • 品   牌:美国InstruTech(英斯特克)
  • 简   介: 美国InstruTech(英斯特克) CVM211系列数显皮拉尼电阻真空计内置控制器和LED显示,常用于真空泵/真空炉、半导体、大学科研、生物制药等领域。

美国InstruTech(英斯特克) CVM211系列数显皮拉尼电阻真空计内置控制器和LED显示,常用于真空泵/真空炉、半导体、大学科研、生物制药等领域。


美国InstruTech(英斯特克) CVM211系列数显皮拉尼电阻真空计产品简介:

美国InstruTech CVM211基本型对流增强型皮拉尼真空计,内置控制器和LED显示。提供一个线性或非线性模拟输出。相对于其它真空计拥有更多增强设计,温度补偿功能放置真空规管的外面,消除不必要的部件和焊接,大大提高了可靠性,提供真空测量,同时降低成本。改进后受机械冲击和振动的影响较小。在入口有一个精细的网筛,有助于防止颗粒物的进入。该表也可以有效防止射频干扰。比热电偶真空计量程范围更宽广,测量更准确。可以满足您监视整个泵的排气分流系统,可直接取代*基本的Granville-Philips皮拉尼产品,在10 -1000Torr范围内提供同等或更好的测量性能,并大幅降低使用成本。如果您想寻找既能降低价位又能提高过程的产品, CVM-211Stinger真空计便是您真空测量仪表性中性价比高的解决方案。

型号列表:

1、压力单位Torr/mTorr

CVM211接口

对数线性模拟输出

非线性模拟输出

Combination   1/8 in. NPT male - 1/2 in. tube

(use 1/8 in.   NPT male or 1/2 in. O.D. O-ring compression)

CVM211GAL

CVM211GAA

NW16KF

CVM211GBL

CVM211GBA

NW25KF

CVM211GCL

CVM211GCA

NW40KF

CVM211GDL

CVM211GDA

1-1/3″Mini-CF/NW16CF Mini-Conflat®

CVM211GEL

CVM211GEA

2-3/4″CF/NW35CF Conflat®

CVM211GFL

CVM211GFA

1/4″Cajon®4VCR 内螺纹

CVM211GGL

CVM211GGA

1/2″Cajon®8VCR 内螺纹

CVM211GHL

CVM211GHA


2、压力单位bar/mbar

CVM211接口

对数线性模拟输出

非线性模拟输出

Combination   1/8 in. NPT male - 1/2 in. tube

(use 1/8 in.   NPT male or 1/2 in. O.D. O-ring compression)

CVM211GAA-B-L

CVM211GAA-B-NL

NW16KF

CVM211GBA-B-L

CVM211GBA-B-NL

NW25KF

CVM211GCA-B-L

CVM211GCA-B-NL

NW40KF

CVM211GDA-B-L

CVM211GDA-B-NL

1-1/3″Mini-CF/NW16CF Mini-Conflat®

CVM211GEA-B-L

CVM211GEA-B-NL

2-3/4″CF/NW35CF Conflat®

CVM211GFA-B-L

CVM211GFA-B-NL

1/4″Cajon®4VCR 内螺纹

CVM211GGA-B-L

CVM211GGA-B-NL

1/2″Cajon®8VCR 内螺纹

CVM211GHA-B-L

CVM211GHA-B-NL


美国InstruTech(英斯特克) CVM211系列数显皮拉尼电阻真空计产品应用:

真空泵/真空炉、半导体、灌晶设备、真空镀膜、大学科研 、真空实验、化学/物理气象沉积 、分析仪器、生物制药


美国InstruTech(英斯特克) CVM211系列数显皮拉尼电阻真空计产品特色:

增强型皮拉尼真空计

一体*设计用于测量、显示和控制

提供标准的一个报警点

模拟输出:S曲线

宽泛的测量范围 10-2 Pa 到 133kPa

仅用一个仪表即可监视从 10-4 Torr 到大气压的真空系统

价位低,直接插入兼容插座来代替 GP-Convectron 模块

为您节约成本,无须改变您的系统,使用现有的硬件,电缆和软件即可。

宽泛的测量范围和良好的精度优于传统的热电阻真空计

使您的真空系统和过程性能升级

内置数字显示

安装和操作容易

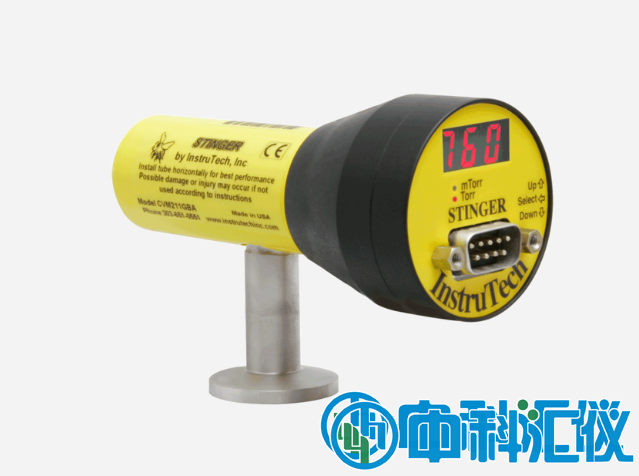

美国InstruTech(英斯特克) CVM211系列数显皮拉尼电阻真空计.png




1、 InstruTech CVG仪表

Convectron 仪表已经在全世界范围被广泛应用,自从 GranvillePhillips 在 1975 年提出以后就基本没有改变。 InstruTech 已经完全重新设计新的仪表,在不牺牲高质量和性能的基础上使其成本显著降低。

真空环境中去掉了温度补偿部分,从而显著的降低了成本,同时提高了产品的性能。该真空计能屏蔽无线电干扰。仪表端口中有一个性能良好的网筛可以防止特殊污染物进入仪表。我们在仪表的机械性能商做了很大的改善提高了仪表的抗震动能力。在我们多年生产经验指导下,我们的 CVG 传感器具有易加工和再生性。

*有这些改进可以让您节省很多。


2、CVM211 “Stinger” 真空计

InstruTech CVM-211 真空计提供使仪表完全变成一个测量工具所需要的基础信号条件。 CVM-211 Stinger 真空计提供一个标准非线性模拟输出和一个设定点。另外, LED 显示给使用者提供一个便捷的串口用于设定和操作真空计。

直接插入兼容插座来代替 GP Mini-Convectron 真空计

InstruTech CVM211 真空计将直接代替大多数 GranvillePhillips Mini-Convectron 真空计,并且具有较低的价位。 9 针 D 型连接器具有同 Mini-Convectron 真空计一样的引线和信号。同时也具有非线性模拟信号和设定点继电器配置。除了 Stinger 真空计较小的尺寸和低价位外,您在使用过程中不会发现同 Mini-Convectron 的不同。


3、在不牺牲质量和功能性的条件下降低功耗

对比于热电偶真空计来说, Stinger 真空计提供了更宽泛的测量范围,从 10-4 到 1000 Torr ,可以满足您监视整个抽气和通风过程。 Convection-Priani 真空计比热电偶真空计更加准确,尤其表现在较低压力测量范围内。同样的真空传感器 / 显示装置, Stinger 的价位基本和热电偶真空计系统一样,甚至更低一些。

如果您想寻找既能降低价位又能提高过程的产品, CVM-211Stinger 真空计便是您真空测量仪表性中价比高的解决方案。




仪器参数

美国InstruTech(英斯特克) CVM211系列数显皮拉尼电阻真空计技术参数:

测量范围:1×10-4~1000 Torr、1×10-4~1333 mbar、1×10-2 Pa~133 kPa

显示:LED,3位数字、3位数字从999 Torr 到10.0 mTorr、2位数字从9.9 Torr 到1.0 mTorr

接液材质:镀金钨,304 和316 不锈钢,玻璃,镍,特氟龙

内部容积:26cm3(1.589 in3)

内部表面面积:59.7cm2(9.25 in2)

重量:136g(4.8oz)

外壳:模制塑料

接口/法兰:1/8″NPT-1/2″管状,4VCR,8VCR,Mini - Conflat®(NW16CF),2-3/4″Conflat ®(NW35CF),KF16,KF25,KF40

工作温度:0~40℃

存储温度:-40~70℃

烘烤温度:70℃

湿度:0~95%RH,无冷凝

安装方向:水平(建议)

模拟输出:非线性S - 曲线0.375 - 5.659VDC

输入电源:11-30VDC 具有电源 反接、瞬时过压保护

设定点继电器:1 个SPDT 继电器

接点容量:1A,30VDC 抗阻,或AC 无抗阻

电子连接器:9-针D 型针脚

RF/EMI 认证:CE


美国InstruTech(英斯特克) CVM211系列数显皮拉尼电阻真空计选项配件:

CVM211(9针D型)配套的连接器接头(用于制作用户自己的电缆) CK431-03

电源:PS401或PS402
