美国InstruTech(英斯特克) CVM201系列数显皮拉尼(电阻)真空计

美国InstruTech(英斯特克) CVM201系列数显皮拉尼(电阻)真空计

含税价格:电话咨询

由于政策、关税、汇率等不确定因素,请电话咨询价格:13810739113
  • 品   牌:美国InstruTech(英斯特克)
  • 简   介: 美国InstruTech(英斯特克) CVM201系列数显皮拉尼(电阻)真空计价位低, 仅用一个仪表即可监视从10-4 Torr 到大气压的真空系统。

美国InstruTech(英斯特克) CVM201系列数显皮拉尼(电阻)真空计价位低, 仅用一个仪表即可监视从10-4 Torr 到大气压的真空系统。


美国InstruTech(英斯特克) CVM201系列数显皮拉尼(电阻)真空计产品简介:

美国INSTRUTECH CVM201型对流增强型皮拉尼真空计,内置控制器和OLED显示。提供非线性、线性或对数线性模拟输出,两个设定继电器和RS232/485数字通信。嵌入式显示器为真空计的安装和操作提供了一个方便的用户界面。相对于其他真空计拥有更多增强设计,温度补偿功能放置真空规管的外面,消除不必要的部件和焊接,大大提高了可靠性,提供有限的真空测量,同时降低成本。改进后受机械冲击和振动的影响较小。在入口有一个精细的网筛,有助于防止颗粒物的进入。该表也可以有效防止射频干扰。比热电偶真空计量程范围更宽广,准确度更高。融合多种功能于一体,为您节省空间和成本。

型号列表:

CVM201接口

型号

1/8   in. NPT male

CVM201GAA

NW16KF

CVM201GBA

NW25KF

CVM201GCA

NW40KF

CVM201GDA

1   1/3 in. Mini-CF / NW16CF Mini-Conflat®

CVM201GEA

2   3/4 in. CF / NW35CF Conflat®

CVM201GFA

1/4   in. Cajon® 4VCR® female

CVM201GGA

1/2   in. Cajon® 8VCR® female

CVM201GHA


美国InstruTech(英斯特克) CVM201系列数显皮拉尼(电阻)真空计产品应用:

真空泵/真空炉、半导体、灌晶设备 、真空镀膜、大学科研 、真空实验、生物制药、分析仪器、化学/物理气象沉积

美国InstruTech(英斯特克) CVM201系列数显皮拉尼(电阻)真空计.png


美国InstruTech(英斯特克) CVM201系列数显皮拉尼(电阻)真空计产品特色:

宽泛的测量范围 10-2 Pa 到 133kPa

仅用一个仪表即可监视从 10-4 Torr 到大气压的真空系统

价位低,直接插入兼容插座来代替 GP-Convectron 模块

为您节约成本,无须改变您的系统,使用现有的硬件、电缆和软件即可。

内置的数字显示屏,两个设定点,非线性的、线性的、对数线性模拟输出,和 RS232/485 接口都包含在标准 Super Bee 真空计中

您可以只用一个 Super Bee 真空计 来支持您*有的设备――一个 InstruTech 真空计可以替代大多数 MiniConvectron 的配置

1、 InstruTech CVG 仪表

Convectron 仪表已经在全世界范围被广泛应用,自从 GranvillePhillips 在 1975 年提出以后就基本没有改。InstruTech 已经完全重新设计新的仪表,在不牺牲高质量和性能的基础上使其成本降低。 InstruTech Convectron 仪表在 10 -4 到 1000 Torr 范围内提供相等的或更好的性能。

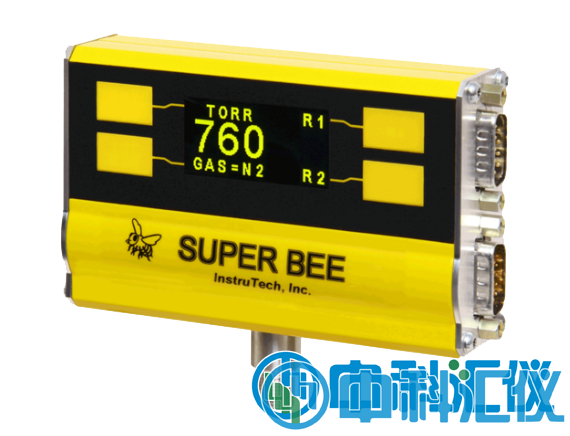

2、CVM201 “Super Bee” 真空计

InstruTech CVM-201 真空计提供使仪表完全变成一个测量工具所需要的基础信号条件。 CVM201 “Super Bee ” 真空计提供非线性的、线性的或对数线性的模拟输出, RS232/485 接口以及两个设定点继电器。一个嵌入式显示器为真空计的安装和操作提供了一个方便的用户界面。

3、直接插入兼容插座来代替 GP Mini-Convectron 真空计

InstruTech CVM-201 真空计将直接代替大多数 GranvillePhillips Mini-Convectron 真空计。线性和非线性的模拟信号,数字接口以及设定点继电器都包含在标准 InstruTech 真空计中。*有的功能都与相应的 Mini-Convectron 功能一样。软件上的要求也是一样。根据真空计模型或选项, GP Mini-Convectron 真空计使用一个 9-Pin D 型或 15-Pin 高密度 D 型连接器,有 6 种不同的引线配置。如果您有一个以上的真空系统,您很可能有几个 Mini-Convectron 型号要求支持。 CVM-201 使用一个 9-Pin D 型和 15-Pin 高密度 D 型连接器,在同一个输出配置下实现*有的这些功能。

一个 InstruTech CVM-201 真空计可以直接代替几十个不同的 Mini-Convectron 配置,减少您手上备用品的数量。

4、在不牺牲质量和功能性的条件下降低成本

InstruTech 产品已经做了很多改变来降低成本和提供性能。真空环境中去掉了温度补偿部分,从而显著的降低了成本,同时提高了产品的性能。仪表可承受的烘烤温度为 150 ℃ (将电子器件移除时),并且能屏蔽无线电干扰。仪表端口中有一个性能良好的网筛可以防止特殊污染物进入仪表。传感器的生产制作非常容易。*有这些改进可以让您节省很多。相似的改进已经被结合到电子模块中。*大的节省是由于型号单一,功能选项更全,且您不必为了得到一个特色功能而放弃另一个:您可以使用一个 RS485 接口来获得一个模拟输出,或者通过设定点或带显示的 RS485 接口来获得一个线性输出。标准 InstruTech 真空计包括了*有的大多数 Mini-Convectron 基本真空计的特点。




仪器参数

美国InstruTech(英斯特克) CVM201系列数显皮拉尼(电阻)真空计技术参数:

测量范围:1 × 10-4 ~ 1000 Torr、1.3 × 10-4 ~ 1333 mbar、1.3 × 10-2 Pa ~ 133 kPa

显示:OLED , 4 位数字,可选择 Torr, Mbar, Pa( 4 位数字从 1100 Torr 到 1000 Torr ;3 位数字从 999 Torr 到10.0 mTorr ;2 位数字从 9.9 到 1.0 mTorr)

接液材质 : 镀金钨, 304 和 316 不锈钢,玻璃,镍,特氟龙

内部容积:26 cm3 ( 1.589 in3 )

内部表面面积:59.7 cm3 ( 9.25 in3 )

重量:340 g ( 12 oz )

外壳:铝制品 105 × 66 × 35 mm ( 4.12 × 2.58 × 1.35 inches )

接口 / 法兰:1/8 ″ NPT-1/2 ″ 管状, 4VCR , 8VCR , Mini-Conflat (NW16CF) ,2-3/4 ″ Conflat (NW35CF) , KF16 , KF25 , KF40

工作温度:0 ~ 40 ℃

存储温度:-40 ~ 70 ℃

烘烤温度:150 ℃(*限于表,电子元件移除)

湿度:0 ~ 95 % RH ,非冷凝

安装方向:水平(建议)

模拟输出:1) 非线性 S- 曲线 0.375-5.659VDC 、2a) 线性 0-10VDC ,用户可以自己定义(默认 0-10VDC=0-1Torr )、2b) 对数线性 0-7VDC , 1V/ 十进制

数字接口: RS485/RS232

输入电源 :100-240VAC 、 50/60Hz 或 12-30VDC

设定点继电器:2 个 SPDT 继电器

接点容量:1A,30VDC 抗阻,或 AC 无抗阻

电子连接器:9- 针 D 型外螺纹和 15- 针高密度 D 型外螺纹

RF/EMI 认证:CE


美国InstruTech(英斯特克) CVM201系列数显皮拉尼(电阻)真空计选项配件:

CVM201(9针D型和15针D型)配套的连接器接头(用于制作用户自己的电缆) CK431-02

电源:PS401或PS402
