日本Mitutoyo(三丰) SJ-410粗糙度仪

日本Mitutoyo(三丰) SJ-410粗糙度仪

含税价格:电话咨询

由于政策、关税、汇率等不确定因素,请电话咨询价格:13810739113
  • 品   牌:日本Mitutoyo(三丰)
  • 简   介: 日本Mitutoyo(三丰) SJ-410粗糙度仪提供了多种分析和显示功能,该设备检出器测量范围/ 很小分辨率:800μm/0.01μm;80μm/0.001μm;8μm/0.0001μm。

日本Mitutoyo(三丰) SJ-410粗糙度仪提供了多种分析和显示功能,该设备检出器测量范围/很小分辨率:800μm/0.01μm;80μm/0.001μm;8μm/0.0001μm。


日本Mitutoyo(三丰) SJ-410粗糙度仪产品简介:
•装备了大型彩色图形的LCD(触摸屏)增强了可操作性
•提供了多种分析和显示功能
•内置高速打印机
•支持16国语言
•与丰富的可选附件组合,性能超越了便携式表面粗糙度测量机范畴

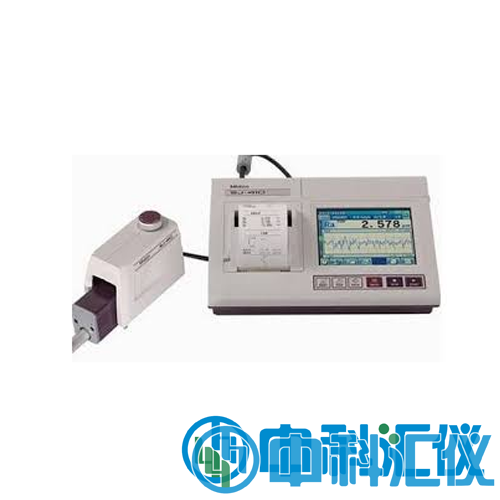

日本Mitutoyo(三丰) SJ-410粗糙度仪.png



日本Mitutoyo(三丰) SJ-410粗糙度仪产品特点:
•大范围高分辨率检出器
•高精度直线驱动部
•检出器测量范围/ 很小分辨率:800μm/0.01μm;80μm/0.001μm;8μm/0.0001μm
•驱动部直线度/ 驱动长度:0.3μm/25mm (SJ-411);0.5μm/50mm (SJ-412)



仪器参数

日本Mitutoyo(三丰) SJ-410粗糙度仪技术参数:

测量范围X轴(检出部)25mm50mm
Z轴(检出部)800μm、80μm、8μm
*选配测头很大可到2,400μm
检出器检出方式差动电感方式
分辨率0.01μm(800μm范围)
0.001μm(80μm范围)
0.0001μm(8μm范围)
测头尖形状(角度/半径)60º/2μm90º/5μm60º/2μm90º/5μm
测力0.75mN4mN0.75mN4mN
弯曲半径40mm
检测方法无轨式/有轨式(切换)
驱动部(X轴)测量速度0.05、0.1、0.2、0.5、1.0mm/s
驱动速度0.5、1、2、5mm/s
直线度0.3μm/25mm0.5μm/50mm
上下倾斜单元上下移动量10mm
倾斜角度±1.5º
对应标准JIS1982/JIS1994/JIS2001/ISO1997/ANSI/VDA
参数Ra,Rq,Rz,Ry,Rp,Rv,Rt,R3z,Rsk,Rku,Rc,RPc,RSm,Rmax*1,Rz1max*2,S,HSC,RzJIS*3,Rppi,RΔa,RΔq,Rlr,Rmr,Rmr(c),Rσc,Rk,Rpk,Rvk,Mr1,Mr2,A1,A2,Vo,λa,λq,Lo,Rpm,tp*4,Htp*4,R,Rx,AR,W,AW,Wx,自定义设置
评价曲线断面曲线、粗糙度曲线、DF曲线、波纹曲线
表面粗糙度MOTIF、波形MOTIF曲线
解析图表负荷曲线、振幅分布曲线
曲线补偿抛物线、双曲线、圆锥、圆、二次曲线、倾斜补偿、无补偿
滤波器2CR、PC75、高斯(GaussianFilter)
截止波长0.08、0.25、0.8、2.5、8.0mm
取样长度0.08、0.25、0.8、2.5、8.0、25.0mm
取样数×1、×2、×3、×4、×5、×6、×7、×8、×9、×10、×11、×12、×13、×14、×15、×16、×17、×18、×19、×20
任意长0.1~25mm0.1~50mm
演算显示部自定义功能:可选择想显示/演算的粗糙度参数
简易轮廓解析功能:阶差、阶差量、面积、坐标差
D.A.T功能:辅助无轨测量时的水平调整
实时取样功能:保持驱动部停止状态下输入检出器的变位
统计处理:对一个参数演算很大值、很小值、平均值、标准偏差、合格率、直方图
合格与否:判定很大值规则/16%规则/平均值规则/标准偏差(1σ,2σ,3σ)
测量条件的保存:很大10件(演算显示部)
打印机(内置热敏打印机):测量条件/演算结果/合格与否判定结果/每个间隔的演算结果/公差值/分析曲线/显示曲线/负荷曲线/振幅分布曲线/环境设定项目/统计结果(直方图)
显示语言对应16咱家语言(日本、英国、英、德国、法国、意大利、西班牙、葡萄牙、韩国、中国(简体、繁体)、捷克,波兰、匈牙利、土耳其、瑞典、荷兰)
外部记忆卡(2GB,选配):测量条件(很大500件)、测量数据(很大10000件)的保存/调出
外部输入功能:USBI/F、Digimatic输出、RS-232CI/F、FootstichI/F(脚踏开关)
电池*充电时间/可测量次数内置电池(Ni-MH充电池)/AC适配器2种电源
*内藏电池充电时间∶约4小时(根据环境温度有所不同)
*测量可能回数∶约1000次(根据使用条件、环境等不同有所不同)
很大功耗50W
外观尺寸(W×D×H)计算显示部*3275×198×109mm
上下倾斜单元130.9×63×99mm
驱动部128×35.8×46.6mm154.5×35.8×46.6mm
重量计算显示部*31.7kg
上下倾斜单元0.4kg
驱动部0.6kg0.64kg
标准附属品检出器*5/标准测针*6
270732记录纸(标准纸张:5个装)
12BAL402液晶保护膜(1装)
12BAG834触控笔
12AAN041工具箱
AC适配器、电源线、螺丝刀、十字螺丝刀、六角扳手、触控笔用吊带、使用说明书、一本手册、质保书
