英国Clavis Type 7皮带张力计

英国Clavis Type 7皮带张力计

含税价格:电话咨询

由于政策、关税、汇率等不确定因素,请电话咨询价格:13810739113
  • 品   牌:英国Clavis
  • 简   介: 英国Clavis Type 7皮带张力计可使用光学和声学测量头,适用于测量从齿形正时皮带到V型皮带等各种动力传动皮带的频率。

英国Clavis Type 7皮带张力计可使用光学和声学测量头,适用于测量从齿形正时皮带到V型皮带等各种动力传动皮带的频率。


英国Clavis Type 7皮带张力计产品简介:

Type 7皮带张力计适用于测量从齿形正时皮带到V型皮带等各种动力传动皮带的频率。

皮带张力计可使用光学和声学测量头,频率测量范围为10Hz至600Hz。

Type 7皮带张力计有牛顿(N)和磅(Lbs)以及赫兹(Hz)三种测量单位。牛顿和磅值是根据输入仪表的皮带跨度和皮带质量数据计算得出的。仪表中*多可存储3组数据,以便快速调用。只需按一个键,显示器就可以从赫兹、牛顿和磅单位之间切换。

根据测量的皮带频率,仪表可计算高达9990 N(2200磅)的皮带张力。

英国Clavis Type 7皮带张力计.png


1、光学式

Type7皮带张力计(光学式)具有10Hz至600Hz的频率测量范围,并使用光学传感头。当需要测量各种皮带(有些皮带在低频振动)的张力时,该仪表非常有用。

光学传感头使用红外线光束检测皮带的振动。它特别适用于张力较低的小型皮带。这种仪表也适用于大跨度的宽皮带。

须敲击皮带以产生固有的振动频率。尽管在大多数情况下,从50 mm的距离测量也可以产生读数,但通常情况下,传感器可以从5-15mm的距离照射到皮带的平侧(外表面或皮带轮接触面)进行测量。或者,可以将光束照到皮带的边缘进行测量,这种情况下,传感器头上的深度指提供一种简单的方法来保持传感器稳定。

2、声学式

声学传感器使用Clavis技术检测皮带振动信号,同时将环境噪声降至*低。声学传感器特别适用于振动不良或振动幅度很小的皮带。传感器的“凹槽” 应位于皮带*心上方,并放置在皮带跨距的中间。不允许传感器接触皮带,因为这样会降低皮带振动信号。一系列传感器可适用于不同宽度的皮带。

3、串行通信(RS-232) -蓝牙版本可选

每次读取读数时,该值都通过RS232串行端口传输。采用以下协议:波特率9600,8个数据位,1个停止位。值字符串以“CR”结尾(十进制13)。输出通过一个9路D'型插头(管脚5是公共端,管脚3是发送端)。没有数据交换。

可充电电池提供30小时的连续运行。2分钟不用仪器,仪器将自动关机。

每个Clavis皮带张力计都配有精*机械谐振器(音叉),以便用户进行简单的校准验证。如果您有额外的校准要求,Clavis可以提供一个声波校准仪。



仪器参数

英国Clavis Type 7皮带张力计技术参数:

1、测量范围

频率范围(声学式):10Hz to 600Hz

频率范围(光学式):10Hz to 600Hz

测量精度:

低于100Hz:+/- 1有效数字、高于100Hz:+/- 1%

2、环境条件

使用温度:+10°C to +50°C、+50℉ to +122℉

运输及存储温度:+5°C to +70°C、+23℉ to +158℉

防护等级:IP54

3、传感器(声学)

型号:标准Type3(也可提供其它型号)

皮带尺寸:皮带宽可达25毫米

接线方向:后部/顶部

外壳:铸铝

4、传感器(光学)

类型:红外光

红外波长:970nm

可见测量光束:窄角橙色LED

外壳:加工铝

线缆长度:1m

5、电源

电池类型:AA (1.5V) 碱性(可选充电-见下文)

数量:4

使用时间:30小时

电池槽位置:仪器后部

6、可选可充电电池

电池类型:AA(*小1300mAh)

充电器:12到15V直流输出

插口/及性:3.5mm*心为正及


英国Clavis Type 7皮带张力计配置清单:

Clavis传感器

校准证书

手提箱

电池充电器

音叉(校准检查)

可充电电池

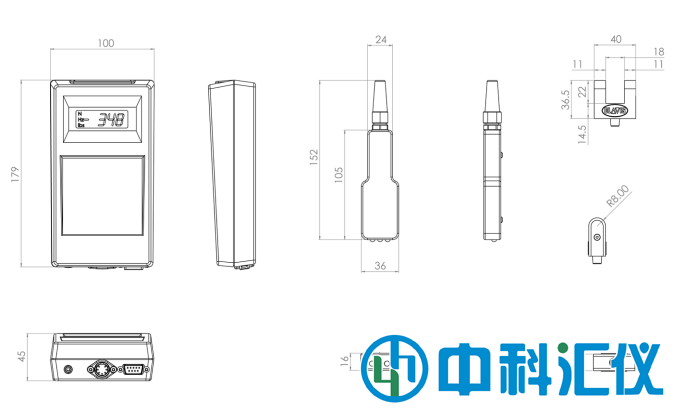

英国Clavis Type 7皮带张力计外形尺寸.png
