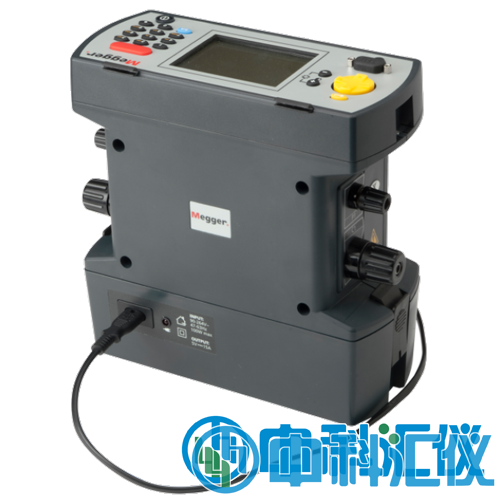

美国Megger DLRO10 10A低阻值欧姆表体积小巧,可选择适当的测试电流至10A DC,有七个量程可供选择。
美国Megger DLRO10 10A低阻值欧姆表产品简介:
DLRO 10和DLRO 10X设定了低电阻测量 - 也称为DLRO「Ducter」测试的标准。
10和DLRO 10X是*自动化的设备,可选择到10A的七个量程内合适的直流测试电流来测量 0.1 μΩ到2000 μΩ的电阻。对于那些希望控制整个测试过程的用户来说,DLRO 10X采用了方向控制钮操作的菜单式系统,使用户可以选择测试电流。DLRO 10X同样增加了实时测量结果存储到内存的功能,方便以后下载到PC。两台仪器都安装在一个坚固、轻便的箱子里,箱子在家、实验室或者现场都适用。它轻到可以直接挂在脖子里,并且足够小巧,可以放在同类设备很难放得下的地方
DLRO 10采用了一个大的、明亮的4 ½位数字显示屏,DLRO 10X拥有一个大的背光LCD显示频。通常测试过程会对被测样品施加正向和反向电流来消除残留电压。平均值结果可在3秒内显示,基本度为0.2%。DLRO 10X显示了正向电流所得到的值和反向值以及平均值结果。DLRO 10X还可让用户设定样品的和小电阻值,来进行简单地通过/失败测试。
测试完成后 DLRO10X会储存测试结果和相关的注释。
为了用户的操作*全和使用简易,两种仪器都采用了一对1.2m测试导线的双绞盘。有一个探头带有LED,与仪器带有的LED共同显示*有四个连接正常、试样两端存在电压、试样放电过程中电流的存在。测试导线的整个系列包含探头、普通测试夹和开尔文测试夹。
仪器采用镍氢电池供电,电池组可以相互替换,用尽的电池可以在一旁充电而仪器可以使用另一组电池继续进行测试。虽然电池充满需要4小时,快速充电模式可在两个半小时内使用12V电池或交流电将电池充满90%。电池组自身带有状态指示器,不用连接到仪器即可以指示充电状态。
此外,还提供可选的主电源-DLRO10LPU可用。这使得仪器可以直接从90V到264V,50 / 60 Hz取电,适合用于需要重复测试的应用,例如在生产线上使用。
DLRO 10X使用RS232通信端口将结果实时下载,或者将结果存储起来以便日后调用。DLRO 10X多可存储700组测试结果,每个结果注释在200字以内。这些结果也可下载到电脑。
测量模式:
有多种测量模式可供选择,由于采用了V2.0硬件,DLRO 10和DLRO 10X均可使用常规、自动、连续和电感模式。DLRO 10会显示正反向电流测试的平均值,而DLRO 10X可显示正反向值和平均值。
常规模式在完成导线连接后,通过按下面板上的Test按钮开始一次测试。*有四个连接的连续性会被自动检查,正反向电流会自动施加。
自动模式下通过四个探头对连接的样品进行正反向电流测试,而后显示平均值。这个模式在使用绞盘时非常合适。每次探头从一个试样上拆除并安装到另一个试样测试就会开始,不需要按下Test按钮。
连续模式可以对同一个试样进行多次测量。只需连接测试导线并按下测试按钮,测试就会每隔3秒自动刷新直到电路断开。
电感模式专为测量感性试样而设计。当测试感性试样时,须要等电压稳定后才能进行测量。这就意味着测试可能持续几秒也可能持续几分钟。测试导线将试样接紧并按下测试按钮,仪器就会给试样输入一个电流,然后等待电压的稳定,在必要的情况下会增加测试电流。这个过程将会在探测到的电压落入15 mV到200 mV的时候终止。而后仪器开始持续读数,读数会慢慢下降直到接近真值。用户可以在认为结果已经稳定后按下Test结束测试。这种模式测试电流只有正向。
单向模式,只有在DLRO 10X上有此功能,测试时只施加单向电流。这种模式不能消除残余电动势但是可以加速测试进程。测试在探头完成连接后自动开始。
美国Megger DLRO10 10A低阻值欧姆表产品应用:
测定低电阻的需求是常见并且多样的,用于货物验收,测试接地元件和焊接点的电阻。典型的应用包括但并不局限于以下场合:
开关和断路器接触电阻
母线和电缆结点
飞行器框架结点和静态控制回路
焊接点完整性
电池系统(600V)内部连接点
变压器和电机绕组电阻
铁轨和管道接触点
金属合金、焊接和熔丝电阻
石墨电及和其他合成材料
导线和电缆电阻
发射机天线和避雷器连接
美国Megger DLRO10 10A低阻值欧姆表功能和特点:
轻巧、小体积及便携 – 可以在狭窄的地方使用,而不必加长导线或双人测试
四端电阻法揭示被测物体的真实电阻
明亮的LED(DLRO 10)和LCD(DLRO 10X)显示屏在各种环境下可视,减少了人为误差
自动进行正反向电流测试,消除了被测物体的残余电压
检测过量的噪声,降低了取用错误测试结果的可能性
自动探测在P和C回路中的连续性,消除了由于高电阻产生的错误的高读数
电池模块有一个电池状态的指示器,可使用户不用连接仪器就可查看备用电池的状态
DLRO 10X的RS232接口可以将测试结果实时下载或者存储作后续调阅
美国Megger DLRO10 10A低阻值欧姆表技术参数:
测量模式:DLRO10:手动、自动、连续、电感;DLRO10X:手动、自动、连续、电感、单向
测量控制:DLRO10:全自动、DLRO10X:全自动/手动
测量速度:正向及反向电流测试及显示时间<3s
显示:测量: 41/2 位数字显示屏LED 量程和*全:DLRO10LED显示.DLRO10X大型背光LCD .
测试方法:单周期双向直流比例式测量-平均结果显示
测试电流精度:±10%
测试电流稳定性:每秒<10 ppm
*大测试导线电阻:*大10A运行时总共100mΩ,与电池状态无关
电压表输入阻抗:>200 kΩ
谐波*制:电压导线在工频100 mV峰值电压谐波少于1%±20位。如果谐波或噪声超出这个范围将显示警告标志
数据传输:DL RO10X:实时或从内存通过RS232输出
数据存储:DLRO10X: 700组测试数据
备忘:DLRO10X:*多200个字符,通过*体化的数字字母键盘输入
电池:7Ah镍氢可充电电池
电池寿命:10 A测试电流下通常可进行1000次测试
充电:通过外部90V-260V, 50/60 Hz充电器或者使用12到15 V直流电源
缓慢充电:标准2.5小时至90%, 4小时充满
