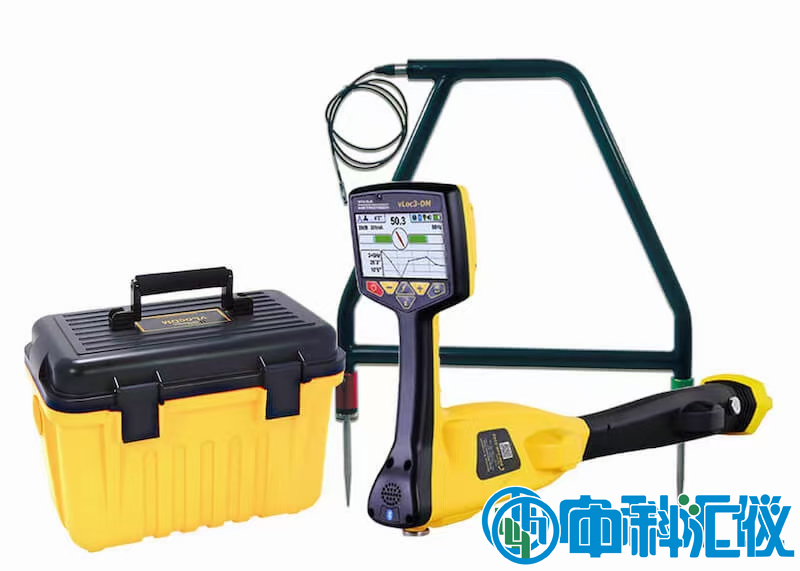

DM3(vLoc3-DM)管道防腐层检测仪

DM3(vLoc3-DM)管道防腐层检测仪

含税价格:电话咨询

由于政策、关税、汇率等不确定因素,请电话咨询价格:13810739113
  • 品   牌:威脉科技
  • 简   介: DM3(vLoc3-DM)管道防腐层检测仪内置蓝牙和GPS,具有智能识别涂层缺陷,颜色指示信号失真,自动数据记录功能,可实时彩屏显示。

DM3(vLoc3-DM)管道防腐层检测仪内置蓝牙和GPS,具有智能识别涂层缺陷,颜色指示信号失真,自动数据记录功能,可实时彩屏显示。


DM3(vLoc3-DM)管道防腐层检测仪产品简介:

DM管道防腐侧检测仪被用于准确定位管线和协助评估管道涂层缺陷,适用于输送管道或分配管道。使用DM和插入式A字架,可以进行完整的ACVG测量。使用两组3D天线,接收机可以在现场实时绘制数据图,实时检测到信号失真。引入矢量定位的全新视角屏幕,实现全自动定位。横向图形同时显示峰值与谷值,提供信号失真的即时测量结果;平面图显示电缆在任何角度的相对方向。可配置视觉和机械振动警报,提供有关浅埋、过载、架空管线和过度摇摆的警告。



DM3(vLoc3-DM)管道防腐层检测仪产品特点:

1、油气管道巡检适用设备

新铺管道防腐层质量的竣工验收

防腐层漏点的快速查找和准确定位

防腐层绝缘性能的分段评估

查找和定位偷油卡子、盗接管道

查找和定位搭接点等阴及保护失效点

阴保电流测量和阴及保护效果间接评估

长输管道的路径定位和自动成图、覆土深度测量


2、有效检测0-30m穿越管线

*大输出电流:单频信号4A,三频信号3A

接地条件要求低,不惧干燥土壤条件

有效检测河流、湖泊、铁路、公路等地段的穿越管线

探测油气管道和定位防腐层破损点


3、自动化检测,性能更强劲

一键式自动测量*有检测数据

接收机自动采集、存储、下载检测数据

防腐层检测数据、GPS地理定位数据

灵敏度的数字式ACVG检测技术

电流测量点距30-50m,A字架测量点距10-20m

同时测量3Hz与128Hz双频电流

实时显示电流曲线图,现场分析管线电流数据

实时显示ACVG曲线图,直观分析A字架测量数据


4、检测数据表,数字化的检测成果

外业数据采集与内业数据处理*体化作业

接收机存储数据可下载为多种格式的电子数据表

检测数据表: *.xls,*.txt,*.csv

检测数据表:检测时间、测点经度&纬度、测点间距、总距离、双频电流值、电流方向、埋深,ACVG数据等

检测成果(表格文件和图形文件)可集成于GIS地理信息系统


5、标配防腐层评估软件

下载的检测数据可导入DM防腐层评估软件

科学分析电流衰减率:防腐层缺陷成因分类&缺陷大小分级

计算防腐层绝缘电阻:防腐层绝缘性能分段评估

辅助决策防腐层破损点修复次序和防腐层维护方案




仪器参数

DM3(vLoc3-DM)管道防腐层检测仪技术参数:

结构:高抗冲热塑性(ABS)注塑壳体

重量尺寸:2.6kg (312mm×116mm×783mm)

屏幕:480×272像素、16位色彩、LCD高清晰4.3”显示屏

电源:充电锂电池(使用时间12-27小时)、碱性电池(使用时间12小时左右)

工作频率:有源:50Hz-200kHz频率、无源:Power50Hz/60Hz

工作模式:A字架测量模式、经典定位模式、横向定位模式、平面视图模式、3D导向定位模式、示踪探头模式

数据存储传输:5000万数据点,记录包括深度/电流/频率/模式/信号强度/GPS坐标,数据存储格式xls,txt,shp,kml

防护等级:IP65和NEME4


DM3(vLoc3-DM)管道防腐层检测仪配置清单:



DM3(vLoc3-DM)管道防腐层检测仪
