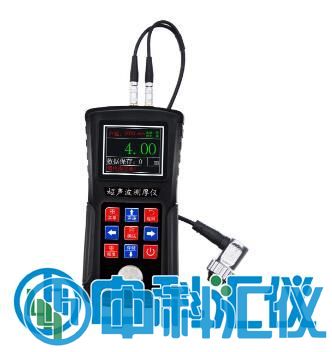

国产HT190超声波测厚仪(彩屏)

国产HT190超声波测厚仪(彩屏)

含税价格:电话咨询

由于政策、关税、汇率等不确定因素,请电话咨询价格:13810739113
  • 品   牌:国产
  • 简   介: 仪器是智能型超声波测厚仪,采用的高性能、低功耗微处理器技术,基于超声波测量原理,可以测量金属及其它多种材料的厚度,并可以对材料的声速进行测量。可以对生产设备中各种管道和压力容器进行监测,监测它们在使用过程中受腐蚀后的减薄程度,也可以对各种板材和各种加工零件作测量。本仪器可广泛应用于石油、化工、冶金、造船、航空、航天等多个领域。

国产HT190超声波测厚仪(彩屏)是智能型超声波测厚仪,采用的高性能、低功耗微处理器技术,基于超声波测量原理,可以测量金属及其它多种材料的厚度,并可以对材料的声速进行测量。可以对生产设备中各种管道和压力容器进行监测,监测它们在使用过程中受腐蚀后的减薄程度,也可以对各种板材和各种加工零件作测量。本仪器可广泛应用于石油、化工、冶金、造船、航空、航天等多个领域。


国产HT190超声波测厚仪(彩屏)主要功能:

适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度;

可配备多种不同频率、不同晶片尺寸的探头使用;

已知厚度可以反测声速,以提高测量精度;

具有耦合状态提示功能;

有EL背光显示,方便在光线昏暗环境中使用;

有剩余电量指示功能,可实时显示电池剩余电量;

具有自动休眠、自动关机等节电功能;

小巧、便携、可靠性高,适用于恶劣的操作环境,抗振动、冲击和电磁干扰;

特点:在标准型JT190的基础上增加通讯功能,可与PC机进行数据交换,支持电脑端实时通讯功能、可作为小型单通道在线仪器使用(要配符合在线产品的专用探头)

主要用途:测量船体、油气管道、高压容器、锅炉等的壁厚及各种板材厚度,被测量材质可以是以钢为代表的金属类材料,也可以是塑料、尼龙等非金属材料。


国产HT190超声波测厚仪(彩屏)工作原理:

本超声波测厚仪对厚度的测量,是由探头产生超声波脉冲透过耦合剂到达被测体,一部分超声信号被物体底面反射,探头接收由被测体底面反射的回波,地计算超声波的往返时间,并按下式计算厚度值,再将计算结果显示出来。

式中: H-测量厚度; v-材料声速;

t-超声波在试件中往返一次的传播时间。


国产HT190超声波测厚仪(彩屏)工作条件:

环境温度:操作温度-20℃~+50℃;存储温度:-30℃~+70℃

相对湿度≤90%;

周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘。



仪器参数

国产HT190超声波测厚仪(彩屏)产品参数:

测量范围

0.75~700mm(探头决定)

分 辨 力

0.001mm可选

测量单位

公制(mm)/英制(inch)可选





语言

中英文可切换

测量精度

±(0.5%H+0.04)mm H为被测物实际厚度

声速调节

1000~9999 m/s

校准功能

有探头零点和两点校准功能

存储数据

3000组测厚数据(仅测量值,声速值)3000组参数数据集(包括测量值、仪器设置等参数)

通讯接口

USB

声光报警

上限下限提示(可根据被测工件厚度设置)

小厚度值捕获能力

具有小厚度值捕获能力

工件表面温度

-10~60℃

测量周期

单点测量时6次/秒、扫描模式20次/秒

管材测量下限

Φ20 mm×3.0 mm(5Mhz探头);    Φ15 mm×2.0 mm(7Mhz探头)

示值误差

不超过±0.1 mm

校  准

4.0 mm(钢)

电  源

AA型碱性电池1.5V(2节)

操作时间

连续操作可达250小时(不开背光)

外形尺寸

145mm×74mm×32 mm(高×宽×厚)

重  量

245g

标 准 配 置

JT190A主机,5MHz探头,4.0 mm钢校准块,耦合剂,电池2节(非航空)
