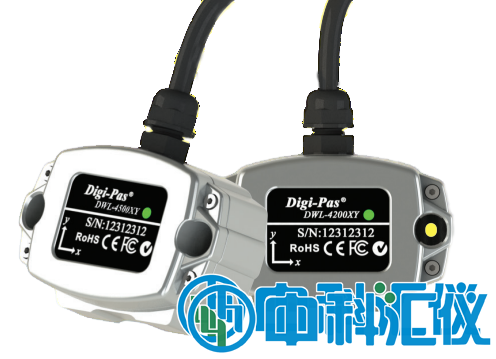

美国Digi-Pas DWL-4200XY/DWL4500XY双轴迷你传感器模组

美国Digi-Pas DWL-4200XY/DWL4500XY双轴迷你传感器模组体积小，成本低，可编程，与“即插即用”PC同步软件一起使用时，可实时监控平面调平位置、2D倾斜角度、振动测量和数据记录功能。

美国Digi-Pas DWL-4200XY/DWL4500XY双轴迷你传感器模组产品简介：

Digi-Pas®DWL-4200XY和DWL-4500XY是迄今为止我们标志性的2轴倾斜传感器模块中*小型、*经济的型号，专门设计用于集成到机器/设备/结构中，所需空间更小。与“即插即用”PC同步软件一起使用时，可实时监控平面调平位置、2D倾斜角度、振动测量和数据记录功能。这种小型智能模块嵌入了先进的MEMS传感器技术，专为应用工程师开发，以确保任何所需物体上的准确结构稳定性或角度位置。

这款智能小巧的倾斜传感器模块坚固耐用、IP65防水、抗冲击、体积小，能够通过USB、RS232、RS485和无线蓝牙等各种协议与外部外围设备通信。

1、国际认证

DWL-4000XY系列传感器模块的精度经过认可的第三方独立校准和测试机构以及*家计量*心根据CIPM MRA进行验证，可追溯到SI标准和NIST、JIS、UKAS和DIN。

2、迪派士双轴传感器模组的优点

平面广角测量：

精*调平和角度测量基本上同时涉及到二维平面，而不是单轴。Digi-Pas双轴智能传感器模块具有高精度和测量范围广的特征，能够提供实时水平和振动数据，使应用工程师能够准确快速地连续监测机器/设备/结构的角度位置状态。

-这些体积小的MEMS驱动的2轴传感器模块有效地消除了使用多个单轴传感器或体积庞大的基于摆锤的传感器来实现2D调平和平面角度测量的局限性。

可编程&用户自定义系统：

-迪派士双轴传感器模组系统，集成到精*机器/设备/结构中的设计，使应用工程师能够即时访问角度位置状态，无需繁琐耗时的编程。

-角度测量系统允许用户自定义设置，用以激活任何外部连接的外围设备。

3、传感器模块概述

0.02°或0.002°精度的两轴角度/水平测量(取决于型号)

内置振动计，用于实时振动测量

专业版PC同步软件，用于配置倾斜传感器模块(可选)

4、控制盒概述

可编程继电器触点输出：启用用户定义的倾斜角度/振动范围限制设置，以触发外围设备(例如警报器/警报器、阀门、电机、闪光灯等)

多种I/O通信协议，即USB、RS232、RS485和无线蓝牙连接(可选)

5、专业软件

PC同步软件是一种“即插即用”接口软件(嵌入美国*家仪器软件)，能够通过无线蓝牙/USB/RS232即时远程访问多个传感器模块，用于平面调平、2D角度和振动测量。该软件具有远程实时数据采集、数据保存和分析功能，提供了一个更全的解决方案，无需繁琐耗时的编程。

PC同步软件功能：

1》继电器触点输出：

允许用户定义预设条件以激活任何连接的外围设备，例如警报器/警报器、阀门、电机、闪光灯等。

用户定义的设置、继电器输出状态的实时反馈以及倾斜传感器模块的测量读数可以在PC屏幕上一目了然

2》2D靶心显示

查看并记录所选传感器模块的实时两轴角度数据

同时显示图形靶心(具有自动范围功能)和数字格式

2D靶心图清晰显示平面的高程点

3》单轴&双轴角度曲线图

多个传感器模块的角度/水平测量的折线图显示和数字读数

能够识别和比较多个连接的传感器模块之间的实时结果

以Excel格式保存数据

4》振动曲线图

通过数字和图形显示以进行高*的震动工况评估(震动幅度&震动规律)高*的振动工况评估振动幅度和模式/图形的数字和图形显示

多个传感器模块同时进行的时候，可显示多个传感器的振动记录

数据采集速度可高达10ms(毫秒)

5》单轴角度曲线图

多个传感器模块的实时单轴或双轴角度数据的曲线图形显示和数字显示

直观的显示器显示，公制、英制、弧度制转换

美国Digi-Pas DWL-4200XY/DWL4500XY双轴迷你传感器模组产品应用：

海上平台，CNC，机器人臂，CMM，工业打印机，卫星盘，MRI扫描仪
