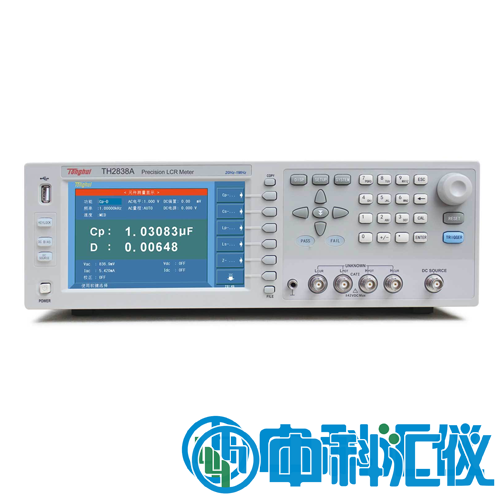

TH2838/TH2838A阻抗分析仪

TH2838/TH2838A阻抗分析仪

含税价格:电话咨询

由于政策、关税、汇率等不确定因素,请电话咨询价格:13810739113
  • 品   牌:常州同惠电子
  • 简   介: TH2838/TH2838A阻抗分析仪采用自动平衡电桥原理研制的阻抗测试仪器,测试速度达5.6ms。

TH2838/TH2838A阻抗分析仪采用自动平衡电桥原理研制的阻抗测试仪器,测试速度达5.6ms。


TH2838/TH2838A阻抗分析仪产品简介:

TH2838/TH2838H/TH2838A采用自动平衡电桥原理研制的阻抗测试仪器,其0.05%的基本精度、测试速度达5.6ms、20Hz-2MHz的频率范围及高达1GΩ的阻抗测试范围可以满足元件与材料的测量要求,特别有利于低损耗(D)电容器和高品质因数(Q)电感器的测量。四端对的端口配置方式可有效消除测试线电磁耦合的影响,将低阻抗测试能力的下限比常规五端配置的仪器向下扩展了十倍。



TH2838/TH2838H/TH2838A支持20V交流测试信号和40V直流偏置的高功率测试条件、增强的多参数列表扫描/多参数图形分析能力将有利于用户扩展元件更全的评价能力。

TH2838/TH2838H/TH2838A是电子元器件设计、检验、质量控制和生产测试的强有力工具。它的优良性能和功能为电路的设计和开发以及材料(电子材料和非电子材料)的研究和开发提供了强有力的工具。

TH2838/TH2838H/TH2838A以其性能可以实现如IEC和MIL标准的各种测试。



TH2838A阻抗分析仪功能特点:

A、高精度

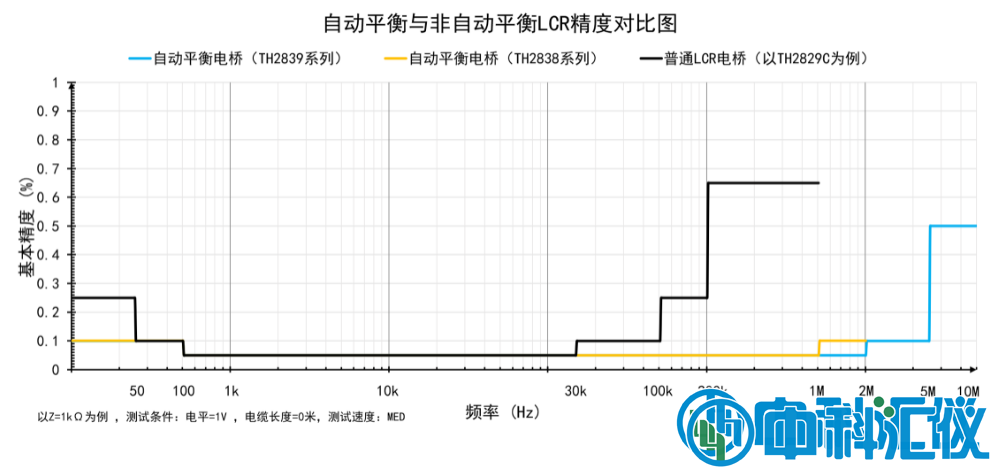

自动平衡电桥与普通LCR电桥相比,它能在更宽的频率范围内保证更高的频率精度!下图以同惠电桥为例,对比了自动平衡电桥与普通电桥在0-10MHz频率范围内的精度差别。目前同惠的自动平衡电桥有TH2839系列、TH2838系列和TH2828系列。


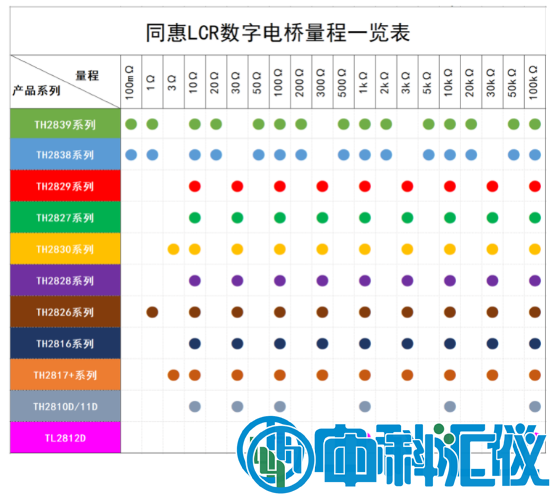

B、高稳定性和高一致性


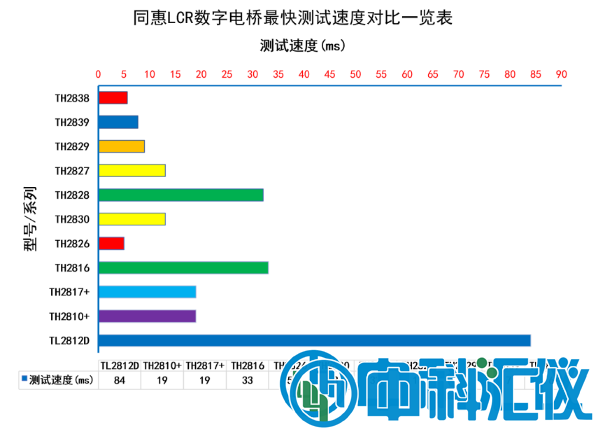

C、高速度

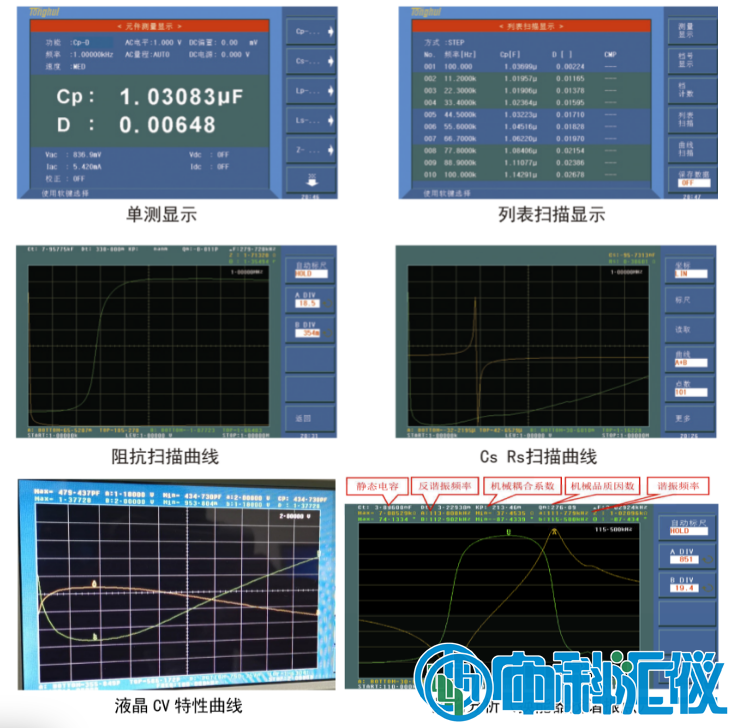

D、功能与界面


E、材料介电常数测试

TH2838系列配合专用材料测试夹具TH26077以及上位机软件可方便、准确的测量材料在不同频率下的介电常数。

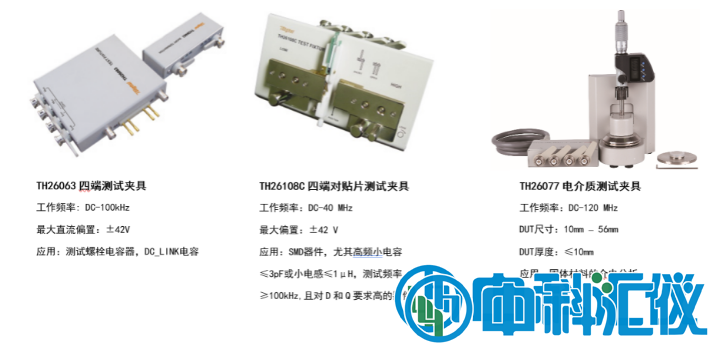

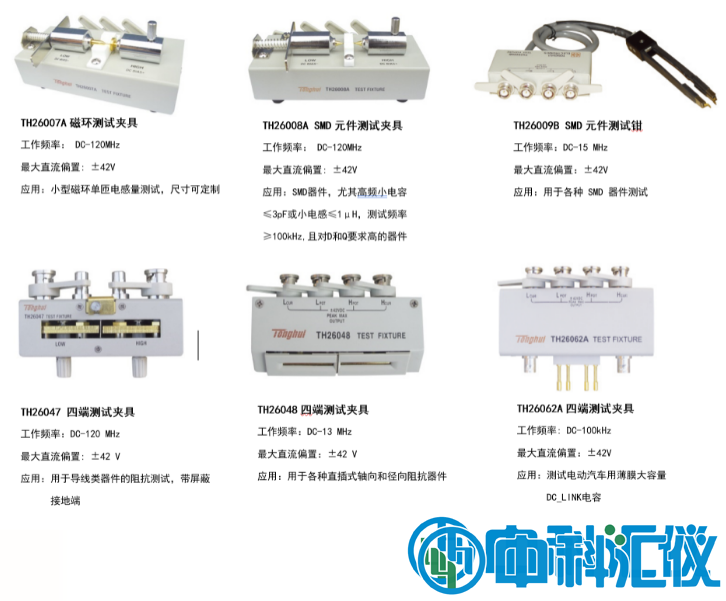

F、选配附件


G. 上位机软件

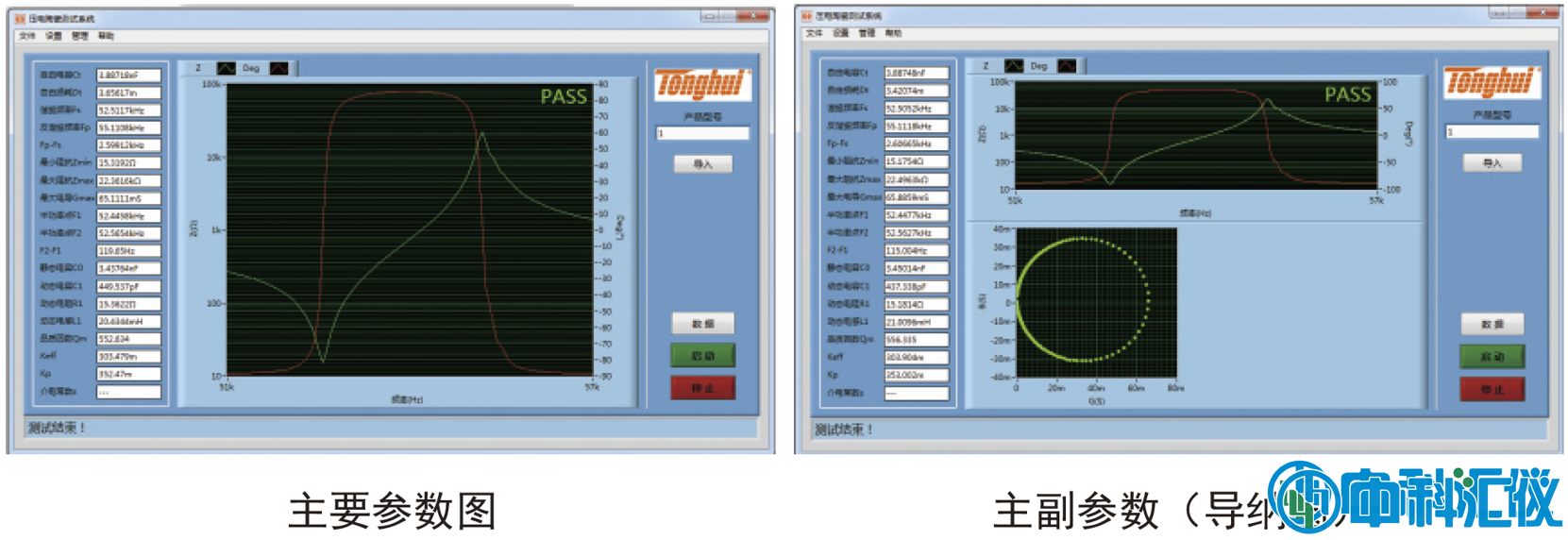

a) 通用上位机软件

测试方式:


文件保存:


硬件连接方式:RS232C、USB、GPIB、LAN

数据图像保存格式:TXT、XLS、MDB、CSV、BMP、JPG、PNG

其它功能:自动记录、设置文件保存、用户管理等

b) 压电陶瓷上位机软件

分析设置:


分析结果:

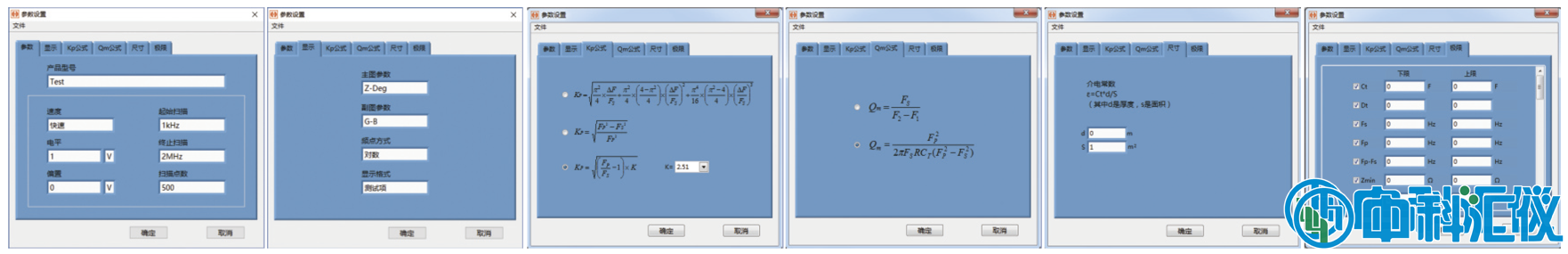

c)阻抗分析软件(等效电路分析软件)

现实生活中不同类型的器件可以被等效成简单的3-4个器件组成的电路模型。阻抗分析仪上位机提供了7种基本的电路模型用于等效这些器件。本软件还提供了自动匹配功能,即如果被测件为黑盒时,本软件自动匹配与之符合的模型并进行参数的计算。您可以通过仿真的等效电路参数值的阻抗拟合曲线与实际测量的阻抗曲线进行对比,还可以通过您输入的参数按照您选择的模型进行拟合。此功能等效的电路模型可以直接输出成TXT文档方便用户保存使用。




仪器参数

TH2838/TH2838A阻抗分析仪技术参数:

产品型号

TH2838

TH2838H

TH2838A

测试信号源


信号源输出阻抗

100Ω, ±1% @1kHz


测试频率

范围

20Hz-2MHz

20Hz-1MHz

设置步进

20.0000Hz - 99.9999Hz                         1mHz

100.000Hz - 999.999Hz                         10mHz

1.00000kHz - 9.99999kHz                        100mHz

10.0000kHz - 99.9999kHz                        1Hz

100.000kHz - 999.999kHz                        10Hz

1.00000MHz - 2.00000MHz                        100Hz

AC测试信号模式

额定值(ALC OFF):设定电压为测试端开路时Hcur电压设定电流为测试端短路时从Hcur流出电流恒定值(ALC ON): 保持DUT上电压与设定值相同 保持DUT上电流与设定值相同

AC信号

电压范围

5mVrms -- 2Vrms

F≤1MHz  5mVrms-- 20Vrms F >1MHz  5mVrms -- 15Vrms

5mVrms -- 2Vrms

分辨率

5mVrms -- 0.2Vrms                            100µVrms

0.2Vrms -- 0.5Vrms                           200µVrms

0.5Vrms -- 1Vrms                              500µVrms

1Vrms -- 2Vrms                              1mVrms

2Vrms -- 5Vrms                              2mVrms

5Vrms -- 10Vrms                             5mVrms

10Vrms -- 20Vrms                             10mVrms

电流范围

50µArms -- 20mArms

50µArms --100mArms

50µArms -- 20mArms

分辨率

50µArms -- 2mArms                             1µArms

2mArms -- 5mArms                             2µArms

5mArms -- 10mArms                             5µArms

10mArms -- 20mArms                            10µArms

20mArms -- 50mArms                            20µArms

50mArms--100mArms                             50µArms

Rdc测试

电压范围

100mV — 2V

分辨率

100µV

电流范围

0mA— 20mA

分辨率

1µA

DC偏置

电压范围

0V — ± 10V

0V — ± 40V

0V — ± 10V

分辨率

0V -- 5V                                   100µV

5V -- 10V                                  1mV

10V -- 20V                                 2mV

20V -- 40V                                 5mV

电流范围

0mA— ± 100mA

分辨率

0 A -- 50mA                                 1µA

50mA -- 100mA                               10µA

电压源

电压范围

------

-10V -- 10V

------

分辨率

------

1mV

------

电流范围

------

-45mA -- +45mA

------

输出阻抗

------

100Ω

------

显示器

尺寸/类型

7英寸 (对角线)TFT LCD显示器

比例

16:9

分辨率

800×RGB×480

测量功能

测试参数

Cp-D,Cp-Q,Cp-G,Cp-RpCs-D,Cs-Q,Cs-RsLp-D, Lp-Q, Lp-G, Lp-Rp, Lp-RdcLs-D, Ls-Q, Ls-Rs, Ls-Rdc, RdcR-X, Z-θd, Z-θrG-B, Y-θd, Y-θrVdc-Idc

数学功能

A(X+B)+C, X为测试参数,A、B、C为输入参数

等效电路

串联、并联

偏差测量

与标称值的*对偏差Δ,与标称值的百分比偏差Δ%

校准功能

开路OPEN、短路SHORT、负载LOAD

量程选择

自动AUTO、手动HOLD

量程

LCR

100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、 100kΩ,共15档

Rdc

1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ,共15档

触发模式

INT、MAN、EXT、BUS

触发延迟

0 s -- 999 s,分辨率100us

测试端配置

四端对

测试电缆长度

0m, 1m, 2m, 4m

测量平均

1-255次

测量时间(ms)

速度模式

20Hz

100Hz

1kHz

10kHz

100kHz

1MHz

2MHz

FAST

330

100

20

7.7

5.7

5.6

5.6

MED

380

180

110

92

89

88

88

LONG

480

300

240

230

220

220

220



TH2838/TH2838A阻抗分析仪
