PA8000功率分析仪

PA8000功率分析仪

含税价格:电话咨询

由于政策、关税、汇率等不确定因素,请电话咨询价格:13810739113
  • 品   牌:致远电子

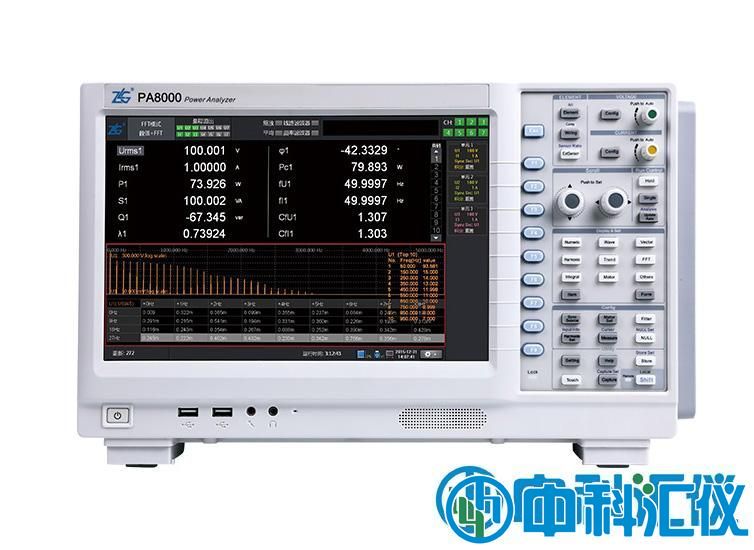

  • 简   介: PA8000是一款认证级功率分析仪,功率精度高达0.01%、带宽高达5MHz,是逆变器、变频器与电源产品能效测量的基准,也是标准实验室认证检测的依据。

PA8000是一款认证级功率分析仪,功率精度高达0.01%、带宽高达5MHz,是逆变器、变频器与电源产品能效测量的基准,也是标准实验室认证检测的依据。


PA8000功率分析仪产品性能:

1.0.01% 认证级功率测量精度

PA8000是一款认证级功率分析仪,功率精度高达0.01%、带宽高达5MHz,是逆变器、变频器与电源产品能效测量的基准,也是标准实验室认证检测的依据。

2.5MHz 带宽,平稳的频率特性与稳定性

PA8000是行业内为数不多的一款具有0.01%精度,电流与电压频率带宽高达5MHz的功率分析仪,完全满足未来以SiC为代表的高速开关设备的功率测量。

3.低功率因数下的相位测量精度

PA8000功率分析仪带宽为DC/0.1Hz‐5MHz,由于采用了PLL源倍频技术,可实现速度更快、动态范围更广的谐波测量,在谐波模式下可实现对电压、电流基波、功率、相位、谐波成分和总谐波失真因数(THD)的准确测试。

4.1ms 高速数据更新率

PA8000是世界上少数可以设置1ms高速数据更新率的功率分析仪。我们在PA8000的功能中加入了1ms-5ms的高速数据采集模式,1ms的数据更新率可以捕捉快速变化的瞬时信号,可以展现出波形细节。比如在电机行业中,PA8000则可以完全测量出电机的启动波形,可以为用户提供评估电机的重要依据。

5.电流传感器相位补偿功能

在使用电流传感器作为输入时,由于传感器本身存在的延时,会增加电压电流的相位误差,PA8000的相位补偿功能则可以修正传感器带来的相位误差,能够提升高频及低功率因数下的功率测量精度,从而保证整体系统功率测量精度。


仪器参数

PA8000功率分析仪产品参数:

输入参数参数描述
测量量程电压1.5V,3V,6V,10V,15V,30V,60V,100V,150V,300V,600V,1000V
电流直接输入 (峰值因数为 3)**:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、**
传感器输入(峰值因数为 3)50mV、100mV、200mV、500mV、1V、2V、5V、10V
连续*大允许输入值电压峰值 2000V 或 RMS 值 1300V,取两者较小值
电流直接输入**:峰值 1** 或 RMS 值 6.**,取两者较小值
传感器输入峰值不得超过量程的 4 倍,有效值不得超过量程的2倍
瞬时*大允许输入值
(≤ 1s)
电压峰值 3000V 或 RMS 值 1500V,取两者较小值
电流直接输入**:峰值 22.** 或 RMS 值 10A,取两者较小值
传感器输入峰值不得超过量程的 5 倍,有效值不得超过量程的3倍
输入参数PA8000
输入带宽DC,0.1Hz~5MHz
采样率2MS/s
*大连续共模电压1000Vrms

精度:

输入信号频率范围PA8000
电压 / 电流功率
DC电流:0.05+0.05
电压/ 传感器:0.05+0.05
电流:0.05+0.10
电压/ 传感器:0.05+0.10
0.1Hz ≤ f < 30Hz0.03+0.050.08+0.10
30Hz ≤ f < 45Hz0.03+0.030.05+0.05
45Hz ≤ f < 66Hz0.01+0.020.01+0.03
66Hz ≤ f < 1KHz0.03+0.030.05+0.05
1KHz ≤ f < 10KHz0.10+0.050.15+0.10
10KHz ≤ f < 50KHz0.20+0.100.30+0.20
50KHz ≤ f < 100KHz0.50 + 0.300.70 + 0.50
100KHz ≤ f < 500KHz(0.004f+0.8) + 0.5(0.02f-0.3) + 1.0
500KHz ≤ f ≤ 1MHz(0.01f-2.2) + 1.0(0.042f-12) +2.0

功率分析仪的测量精度是在以下条件给出:温度:23±1℃;湿度:30~70%R.H.;输入信号:正弦波;共模电压:0V;预热后, 线路滤波器: OFF。λ(功率因数): 1。峰值因数:3。预热30分钟后,f是频率。数据更新率:500ms。

显示:

显示参数PA8000
显示器12.1 寸彩色液晶
分辨率1280×800 像素
触摸屏支持触摸屏操作
显示更新与数据更新率相同

储存:

内部固态硬盘容量240G 存储空间,支持长时间存储:大于 1 万小时 ( 常规 )
USB 存储接口支持 USB 存储接口

测试功能 / 测试条件:

数据更新率从 1ms、10ms、50ms、100ms、250ms、500ms、1s、2s、5s、10s、20s 中选择
显示更新率与数据更新率相同
响应时间与数据更新率相同

谐波测量(PLL同步源法):

PLL源的基波频率采样率(S/s)相对FFT数据长*大谐波分析次数采样点数
度的窗口宽度
(基波频率)
0.5~1Hzf×819215008192
1~5Hzf×409625008192
5~10Hzf×204845008192
10~640Hzf×102485008192
640~1.28kHzf×512162558192
1.28kHz~2.56kHzf×256321008192
2.56kHz~5kHzf×12864508192

电机功能-模拟量输入参数:

输入方式*全BNC、浮地、隔离、TORQUE 与SPEED 的A、B、Z 间的电气隔离
输入阻抗1MΩ±100kΩ
量程1V、2V、5V、10V、20V
截止频率(可配置)100Hz,10kHz,50kHz,OFF
有效测量范围±110%
*大允许电压±22V
*大共模电压±42Vpeak
位数16bit
采样速率200kHz
同步源U1~U6/I1~I6/EXT
精度±(0.05% 读数 + 0.05% 量程)
温漂±0.03% 量程/℃


PA8000功率分析仪
