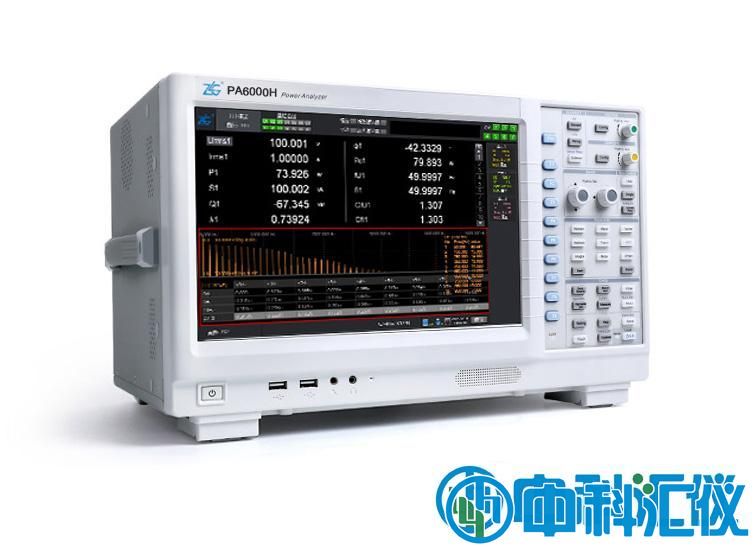

PA6000H功率分析仪

PA6000H功率分析仪

含税价格:电话咨询

由于政策、关税、汇率等不确定因素,请电话咨询价格:13810739113
  • 品   牌:致远电子
  • 简   介: PA6000H功率分析仪采用了嵌入式领域先进的设计平台架构,从前端的模拟电路设计,到DSP与FPGA的高速运算处理电路设计,到工业级X86的控制技术,每一部分我们都做了较优化处理,*终使PA6000H达到了0.01%的功率测量精度。

PA6000H功率分析仪采用了嵌入式领域先进的设计平台架构,从前端的模拟电路设计,到DSP与FPGA的高速运算处理电路设计,到工业级X86的控制技术,每一部分我们都做了较优化处理,*终使PA6000H达到了0.01%的功率测量精度。



 PA6000H功率分析仪产品特性:

1.0.01% 功率测量精度

PA6000H功率分析仪采用了嵌入式领域先进的设计平台架构,从前端的模拟电路设计,到DSP与FPGA的高速运算处理电路设计,到工业级X86的控制技术,每一部分我们都做了较优化处理,*终使PA6000H达到了0.01%的功率测量精度。

2.1500V(峰值因数1.33),7通道直接测量

PA6000H功率分析仪采用了高稳定度温度补偿的100MHz同步时钟,避免了温漂带来的测量误差,使每个通道的相位误差都在10ns以内,保证了有功功率及功率因数测量精度。

3.500次谐波测量

PA6000H功率分析仪带宽为DC/0.1Hz‐2MHz,由于采用了PLL源倍频技术,可实现速度更快、动态范围更广的谐波测量,在谐波模式下可实现对电压、电流基波、功率、相位、谐波成分和总谐波失真因数(THD)的准确测试。

4.光伏与风电行业低电压穿越(LVRT)测试

PA6000H功率分析仪配合自带的PAM软件,不仅可以解决光伏行业的低电压穿越测试问题,更是加入了风电行业的低电压穿越测试功能,可以帮助风电行业用户自主的对风电换流器进行低电压穿越测试。

5.双矢量图分析

PA6000H功率分析仪可同时测量并显示变频器输入三相与输出三相的矢量图,可对输入、输出各相间的相角关系进行分析,准确评估出输入信号对输出信号的角差影响。

6.240G 数据存储与准确的数据格式分析

PA6000H功率分析仪拥有高达240G的固态硬盘可以海量存储数据,用户更可以直接连接U盘将想要的数据全部储存,PAD与CSV格式多样支持、存储时间随意控制,让存储再也不是难题。



仪器参数

 PA6000H功率分析仪产品参数:


输入参数参数描述
测量量程电压15V、30V、60V、100V、150V、300V、600V、1000V、1500V(峰值因数1.33)
电流直接输入 (峰值因数为 3)**:峰值 1** 或 RMS 值6.**,取两者较小值
50A:1A、2.**、**、10A、2**、50A
传感器输入(峰值因数为 3)50mV、100mV、200mV、500mV、1V、2V、5V、10V
连续*大允许输入值电压峰值 2000V 或 RMS 值 1500V,取两者较小值
电流直接输入**:峰值 1** 或 RMS 值 10A,取两者较小值
50A:峰值 90A 或 RMS 值 5**,取两者较小值
传感器输入峰值不得超过量程的 4 倍,有效值不得超过量程的2倍
瞬时*大允许输入值
(≤ 1s)
电压峰值 3000V 或 RMS 值 1600V,取两者较小值
电流直接输入**:峰值 22.** 或 RMS 值10A,取两者较小值
50A:峰值 100A 或 RMS 值60A,取两者较小值
传感器输入峰值不得超过量程的 5 倍,有效值不得超过量程的3倍
输入参数PA6000H
输入带宽DC,0.1Hz~2MHz
采样率2MS/s
*大连续共模电压1000Vrms

精度:

输入信号频率范围PA6000H
电压 / 电流功率
DC电流:0.05+0.05
电压/ 传感器:0.05+0.05
电流:0.05+0.10
电压/ 传感器:0.05+0.10
0.1Hz ≤ f < 30Hz0.03+0.050.08+0.10
30Hz ≤ f < 45Hz0.03+0.030.05+0.05
45Hz ≤ f < 66Hz0.01+0.020.01+0.03
66Hz ≤ f < 1KHz0.03+0.030.05+0.05
1KHz ≤ f < 10KHz0.10+0.050.15+0.10
10KHz ≤ f < 50KHz0.20+0.100.30+0.20
50KHz ≤ f < 100KHz0.50 + 0.300.70 + 0.50
100KHz ≤ f < 500KHz(0.004f+0.8) + 0.5(0.02f-0.3) + 1.0
500KHz ≤ f ≤ 1MHz(0.01f-2.2) + 1.0(0.042f-12) +2.0

功率分析仪的测量精度是在以下条件给出:温度:23±1℃;湿度:30~70%R.H.;输入信号:正弦波;共模电压:0V;预热后, 线路滤波器: OFF。λ(功率因数): 1。峰值因数:3。预热30分钟后,f是频率。数据更新率:500ms。

显示:

显示参数PA6000H
显示器12.1 寸彩色液晶
分辨率1280×800 像素
触摸屏支持触摸屏操作
显示更新与数据更新率相同

储存:

内部固态硬盘容量240G 存储空间,支持长时间存储:大于 1 万小时 ( 常规 )
USB 存储接口支持 USB 存储接口

测试功能 / 测试条件:

数据更新率从10ms、50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s中选择,同时支持1ms到20s之间自定义
显示更新率与数据更新率相同
响应时间与数据更新率相同

谐波测量(PLL同步源法):

PLL源的基波频率采样率(S/s)相对FFT数据长*大谐波分析次数采样点数
度的窗口宽度
(基波频率)
0.5~1Hzf×819215008192
1~5Hzf×409625008192
5~10Hzf×204845008192
10~640Hzf×102485008192
640~1.28kHzf×512162558192
1.28kHz~2.56kHzf×256321008192
2.56kHz~5kHzf×12864508192

电机功能-模拟量输入参数:

输入方式*全BNC、浮地、隔离、TORQUE 与SPEED 的A、B、Z 间的电气隔离
输入阻抗1MΩ±100kΩ
量程1V、2V、5V、10V、20V
截止频率(可配置)100Hz,10kHz,50kHz,OFF
有效测量范围±110%
*大允许电压±22V
*大共模电压±42Vpeak
位数16bit
采样速率200kHz
同步源U1~U6/I1~I6/EXT
精度±(0.05% 读数 + 0.05% 量程)
温漂±0.03% 量程/℃
