 ZDS3024C电源测试定制版示波器

ZDS3024C电源测试定制版示波器

含税价格:电话咨询

由于政策、关税、汇率等不确定因素,请电话咨询价格:13810739113
  • 品   牌:致远电子
  • 简   介: ZDS3024C电源测试定制版示波器作为通用测试仪器,产品设计须平衡不同行业的需求。电源测试以模拟信号为主,很少测数字信号。为了解决通用示波器测量电源资源冗余的问题,我们为电源工程师量身定制了电源测试专用版示波器,将电源行业常用的200M带宽、2G采样率基于较优成本和行业需求进行有效优化。

ZDS3024C电源测试定制版示波器作为通用测试仪器,产品设计须平衡不同行业的需求。电源测试以模拟信号为主,很少测数字信号。为了解决通用示波器测量电源资源冗余的问题,我们为电源工程师量身定制了电源测试专用版示波器,将电源行业常用的200M带宽、2G采样率基于较优成本和行业需求进行有效优化。

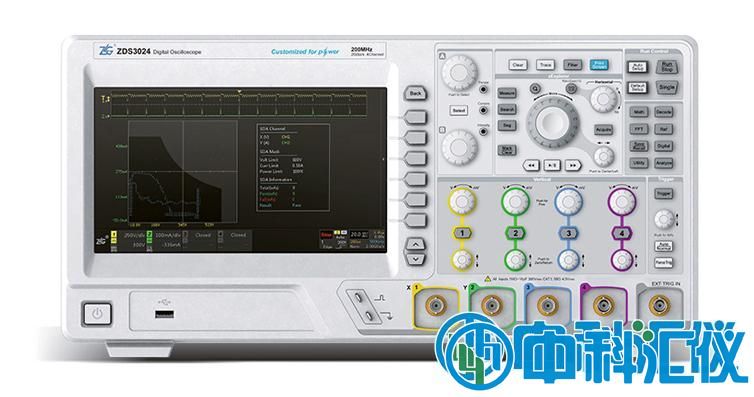

ZDS3024_1 (1).jpg

 ZDS3024C电源测试定制版示波器产品特性:

1.为电源测试而生

示波器作为通用测试仪器,产品设计须平衡不同行业的需求。电源测试以模拟信号为主,很少测数字信号。为了解决通用示波器测量电源资源冗余的问题,我们为电源工程师量身定制了电源测试专用版示波器,将电源行业常用的200M带宽、2G采样率基于较优成本和行业需求进行有效优化。

2.配置定制:200M带宽、2G采样率

通过对国内数十家一线电源公司的走访,我们得知200M带宽是整个电源行业的较佳选择,从仪器测量原理而言, 2G以上的采样率对于几百K的开关器件波形相对冗余,因此我们终以200M带宽、2G采样率的终定制配置,将*有器件的特性基于电源常用测试项目优化。

3.软件定制:一键分析电源环路

可靠性是开关电源设计的核心。虽然工程师希望通过环路分析来判断开关电源是否稳定,但是昂贵的专业环路分析仪令人望而却步,很多企业只得放弃了这项测试。致远电子在示波器上标配了电源环路分析功能,用户使用示波器可轻松得到电源的环路曲线。

4.软件定制:开关损耗一键测量

PFC MOS管开关损耗测试是电源调试中的难点,由于不同周期的电压和电流波形都不相同,功率损耗的准确评估也更依赖长时间高采样率的波形捕获,因此存储深度和功率损耗运算原始点数成为开关损耗准确与否的关键。ZDS3024示波器标配250M存储深度,并通过全硬件加速处理优化,可准确量化开关器件的功率损耗。

5.软件定制:SOA安工作区测试

开关器件长期承受较大功耗,一但过压或过流就可能会导致器件损坏甚至爆炸。虽然器件手册中明确标注了IDM和VDS各项参数,但常规调试手段无法对器件的整个工作周期进行评估。通过ZDS3024定制的SOA安工作区测量功能,可以准确评估整个工作周期内开关器件的*有状态,明确给出电源超出安工作区的异常概率,便于工程师更好的评估电源工作稳定性。

6.探头定制:自主品牌高压差分探头

一直以来国际品牌依靠技术先进将探头做成专用接口,并以此作为差异化竞争和高价捆绑用户的门槛。ZLG致远电子历时三年,突破高频高压差分探头技术,并将*有探头接口完全开放,用户可以在任何品牌、任何型号的示波器上自由使用高压差分探头。



仪器参数

 ZDS3024C电源测试定制版示波器产品参数:

型号ZDS3024C
模拟带宽200MHz
采样率2GSa/s
输入通道4
*大存储深度250Mpts
*大波形刷新率150,000wfms/s
FFT点数4Mpts
时基范围1ns/div-1Ks/div
输入灵敏度范围2mV/div-10V/div
自动测量52 种
显示器9英寸触摸屏
*级分析功能电源分析、环路测试、模板测试
协议解码27种,UART、SPI、I2C、USB1.1(USB2.0全速)、PS/2、USB-PD、QC2.0/3.0、CAN、CANFD、LIN、FlexRaySD_SPI、SD_SD、DALI、HDQ、Manchester、Diff-Manche、Miller、MDIODS18B20、DHT11、SHT11、Wiegand、1-Wire、NEC红外传输协议分析、Philips RC-5、Philips RC-6
