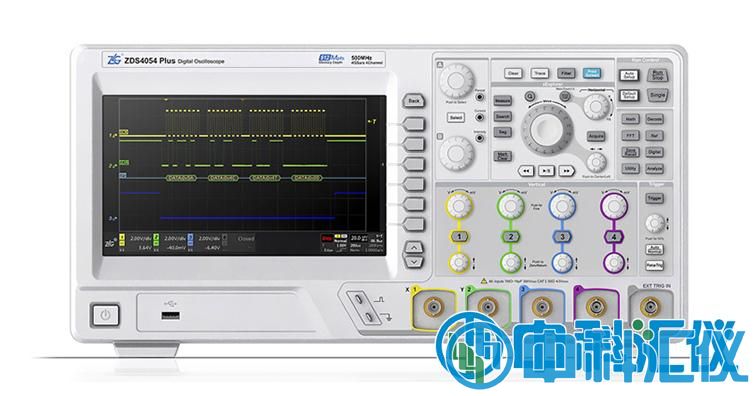

ZDS4000系列数据挖掘型示波器

ZDS4000系列数据挖掘型示波器

含税价格:电话咨询

由于政策、关税、汇率等不确定因素,请电话咨询价格:13810739113
  • 品   牌:致远电子
  • 简   介: 捕获512M海量的波形大数据,配合深层次数据挖掘能力,基于全触屏和流畅的操作体验,以一种全新的分析方式定位问题,这就是数据挖掘型示波器。

捕获512M海量的波形大数据,配合深层次数据挖掘能力,基于全触屏和流畅的操作体验,以一种全新的分析方式定位问题,这就是数据挖掘型示波器。


ZDS4000系列数据挖掘型示波器产品性能:

1.数据挖掘*一步:512M大数据存储

存储深度等于采样率乘以采样时间,512M大存储深度,长时间捕获波形,依然不会出现波形失真。

2.数据挖掘第*步:1M刷新率异常捕获

波形刷新率越高,死区时间就越短。ZDS4000系列示波器,标配1M次波形刷新率,配合模板触发,让您大概率的发现并捕获异常信号。

3.数据挖掘第三步:参数测量

不同于传统示波器只测一个周期,或通过抽样减少数据量再测量的模式,ZDS4000系列示波器通过FPGA全硬件并行处理,基于原始采样率和512Mpts全存储深度,对每一帧波形每一周期进行测量统计,仅需约1秒即可实现对512Mpts数据的“真意义”参数测量,测试项目可达50余种,并且支持24种参数同时显示。这与传统意义示波器的测量有着本质的区别,也是示波器测试手段与测试方法的突破。

4.数据挖掘第四步:波形搜索与智能标注

ZDS4000系列示波器不只提供了512M的波形大数据,还配有强大的波形搜索功能和智能标注功能。您可以先通过边沿、脉宽、欠幅、上升/下降时间、周期/频率等多种搜索条件来定位512Mpts波形数据中的异常点,再对找出的异常信号使用标注功能,对异常信号进行标注。这里,*有的测量都是经过FPGA全硬件加速,整个过程1S左右即可完成。再对找出的异常信号使用标注功能,对异常信号进行标注。

5.时序分析

ZDS4000系列示波器免费标配时序分析功能,支持自定义参数配置对I2C、I2S、SPI、MIPI-RFFE、CAN、Reset、Switch进行分析处理。自动分析多个波形中差情况是否满足标准,可直接筛选某个特定节点并直接生成附带截图的报告。

6.环路测试

ZDS4000系列示波器支持环路测试分析软件。相对于几十万的专业环路分析仪器,内嵌的环路测试分析软件不仅有完善的环路测试方法和准确的测量精度, 并且对测试操作和用户体验进行了创新性地设计。

7.电源分析

开关电源的质量直接影响到产品的技术性能以及其安性和可靠性。电源测试项目多,计算量大,统计繁琐等问题一直困扰着工程师们,为了解决这些问题,致远电子在示波器中增加开关损耗、SOA、电感测试等电源分析功能。如在电感测试功能中可直接对电感、有功功率等项目进行计算,方便工程师快速、准确地测试电源产品。



仪器参数

ZDS4000系列数据挖掘型示波器产品参数:

   系列      型号模拟带宽通道采样率存储深度波形刷新率协议解码种类FFT点数测量统计项FIR滤波器
数据挖掘型ZDS4054 Plus500MHz44G512Mpts>1Mwfms/s41种4M54种
ZDS4034 Plus350MHz44G512Mpts>1Mwfms/s41种4M54种
ZDS4024 Plus200MHz44G512Mpts>1Mwfms/s41种4M54种


           型号           ZDS4054 Plus         ZDS4034 Plus                      ZDS4024 Plus
模拟带宽500MHz350MHz200MHz
采样率4GSa/s4GSa/s4GSa/s
输入通道444
*大存储深度512Mpts512Mpts512Mpts
*大波形刷新率1000,000wfms/s1000,000wfms/s1000,000wfms/s
FFT点数4M4M4M
时基范围500ps/div-1Ks/div500ps/div-1Ks/div500ps/div-1Ks/div
输入灵敏度范围2mV/div-10V/div2mV/div-10V/div2mV/div-10V/div
自动测量54 种54 种54 种
显示器9英寸触摸屏9英寸触摸屏9英寸触摸屏
*级分析功能电源分析、环路测试、时序分析、模板测试
协议解码41种,CAN、LIN(LIN1.3、LIN2.0)、FlexRay、MVB、CAN-FD、SENT、 WTB、1-WIRE、I2C、SPI、UART、I2C device、USB1.1(USB2.0 全速)、PS/2、Manchester、DiffManchester 、WIEGAND、Miller、ISO7816、DALI、MIPI-DSI、NEC 红外传输协议分析、Philips RC-5、Philips RC-6、ModBus、RS485、RS232(485 和 232 使用 UART 解码)、DS18B20、SHT11、DHT11、I2S、TDM、MIL-STD-1553B、HDQ、SD-SPI、SD-SD、USB-PD、QC2.0/3.0、MDIO、MIPI-RFFE、SPC
