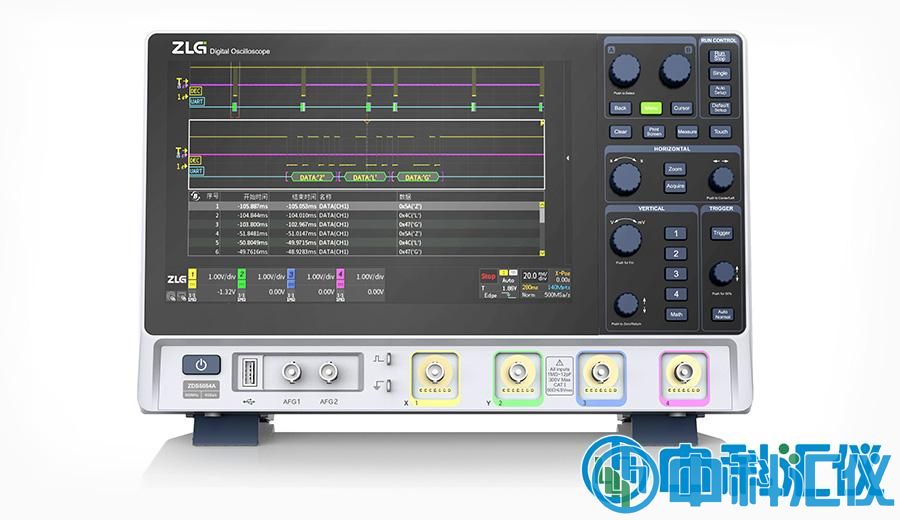

ZDS5054A电源分析型示波器

ZDS5054A电源分析型示波器

含税价格:电话咨询

由于政策、关税、汇率等不确定因素,请电话咨询价格:13810739113
  • 品   牌:致远电子
  • 简   介: ZDS5054A电源分析型示波器,针对电源白盒测试开发了电源分析、环路分析、电源通信协议等功能,帮助工程师快速设计效率、高可靠的电源。

ZDS5054A电源分析型示波器,针对电源白盒测试开发了电源分析、环路分析、电源通信协议等功能,帮助工程师快速设计效率、高可靠的电源。


ZDS5054A电源分析型示波器产品性能:

1.电源分析:助力电源信号完整性分析

ZDS5054A电源分析功能涵盖了输入输出特性测试,MOSFET、磁性元件、电容、电感等器件分析,调制波形测试等功能,全方面评测电源可靠性。

2.MOSFET开关损耗准量化

功率MOSFET开关损耗测试是PFC电源调试中的难点,由于SPWM每个周期的开关损耗都不相同,传统通过手光标和数学运算手动测试的方式已经不适用。ZDS5054A示波器标配250Mpts存储深度,可捕获多个完整调制周期SPWM波形,自动统计各开关周期的开通/关断/导通损耗,计算大值、小值、平均值,准确量化开关器件的功率损耗。

3.SOA测试:有效保障MOSFET工作全

功率MOSFET瞬时电压、电流、功率超出全工作区,会导致器件损坏、爆炸的风险陡增,常规调试手段难以对器件的各种工况进行全方面评估。SOA 全工作区分析功能,可统计MOSFET在*有工况下瞬时参数超出全工作区的概率,便于工程师更好的评估电源工作稳定性。

4.环路分析:快速判断电源环路稳定性

稳定的反馈环路对开关电源来说是非常重要的,如果没有足够的相位裕度和幅值裕度,电源的动态性能就会很差或者出现输出振荡。伯德图可以直观呈现负反馈系统的增益、相位的频率响应曲线,通过分析系统的增益余量与相位余量,可以判断控制系统是否稳定。

5.内置双通道AFG信号发生器

内置函数信号发生器,支持正弦波、三角波、方波、锯齿波等标准函数信号输出,频率高达30MHz,可以自动扫描电源控制环路伯德图,自动显示相位裕度和增益裕度等参数,帮助工程师快速进行环路分析,快速调试效率。

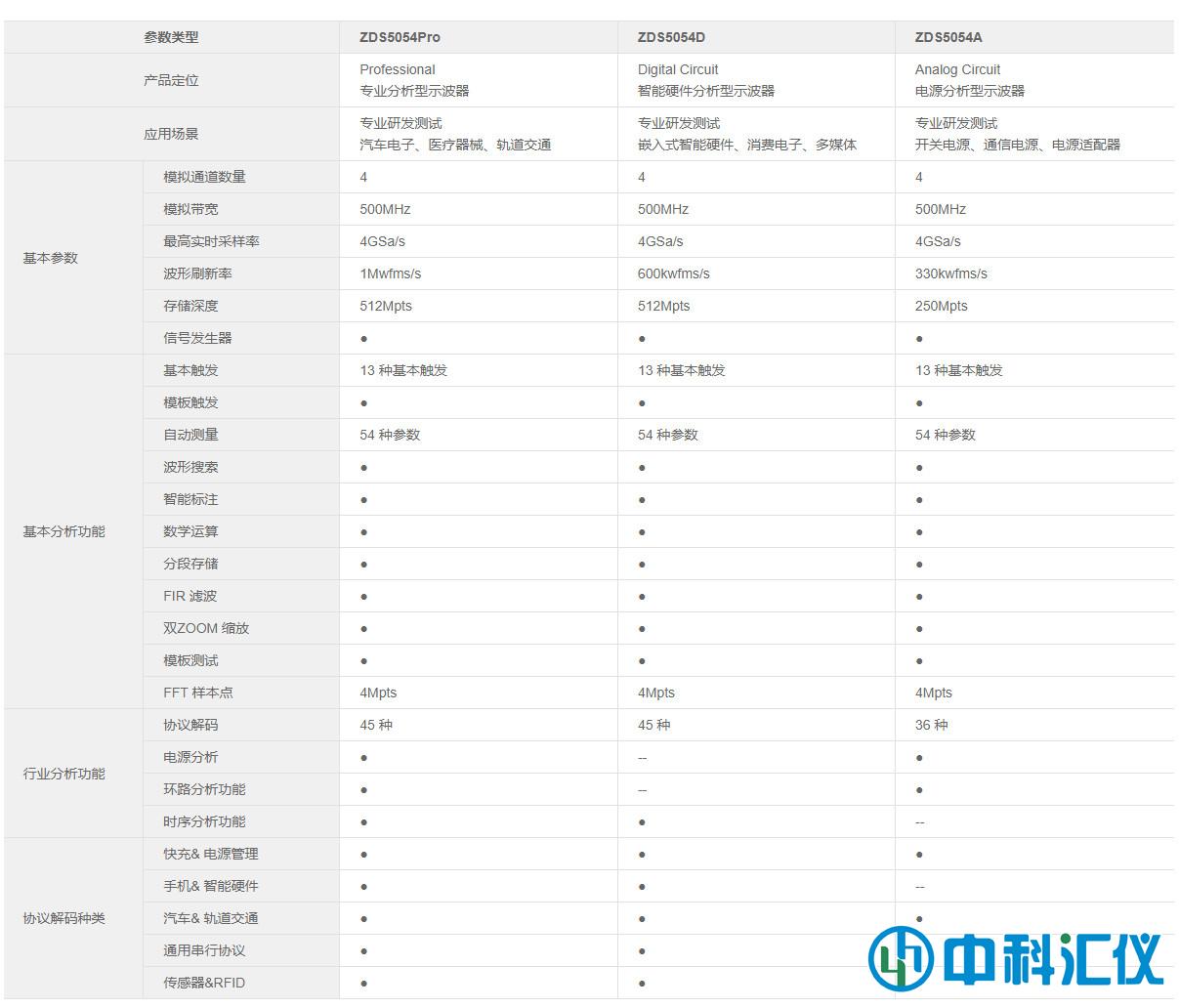

仪器参数

ZDS5054A电源分析型示波器产品参数:

    型号带宽通道数*高采样率*高波形刷新率*大存储深度内置信号源
ZDS5054Pro 500MHz44GSa/s1Mwfms/s512Mpts2ch
ZDS5054D 500MHz44GSa/s600kwfms/s512Mpts2ch
ZDS5054A 500MHz44GSa/s330kwfms/s250Mpts2ch
