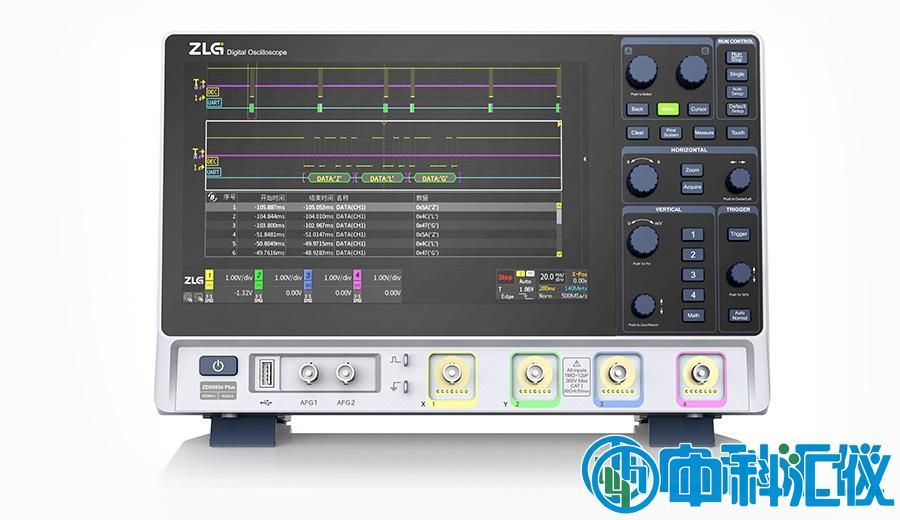

ZDS5054Pro专业分析型示波器

ZDS5054Pro专业分析型示波器

含税价格:电话咨询

由于政策、关税、汇率等不确定因素,请电话咨询价格:13810739113
  • 品   牌:致远电子
  • 简   介: 汽车电子、医器械、轨道交通等领域,对产品可靠性要求非常高,需要严格测试供电系统、控制系统、执行系统中的多种复杂信号。 ZDS5054Pro专业分析型示波器拥有强波形捕获、数据挖掘能力,结合电源分析、环路分析、时序分析等全的智能分析功能,帮助工程师加快产品调试进度。

汽车电子、医器械、轨道交通等领域,对产品可靠性要求非常高,需要严格测试供电系统、控制系统、执行系统中的多种复杂信号。 ZDS5054Pro专业分析型示波器拥有强波形捕获、数据挖掘能力,结合电源分析、环路分析、时序分析等全的智能分析功能,帮助工程师加快产品调试进度。


 ZDS5054Pro专业分析型示波器产品特性:

1.100万次/秒波形刷新率,快速发现异常信号

示波器波形刷新率越高,死区时间就越短,可以更快发现偶发性的异常信号。ZDS5054Pro示波器突破100万次/秒波形刷新率,让工程师快速发现异常信号。

2.丰富的触发方式,灵活捕获信号

标配13种基本触发,33种协议触发,创新的模板触发,帮助工程师采用灵活地捕获所需信号。

3.512Mpts存储深度,捕获长时间波形不失真

存储深度=采样率×采样时间

如果存储深度不足,高采样率的情况下只能捕获一小段波形,ZDS5054Pro标配512M超大存储深度,捕获1024ms波形的情况下,依然可以保持100M/s采样率。

4.参数测量,快速判断异常

支持54种参数的全屏测量统计,通过FPGA并行计算全部波形的大值,小值,平均值,标准差,多可同时显示24种参数,计算全程仅需1秒钟。

5.波形搜索,快速定位异常

支持边沿、脉宽、欠幅、上市/下降时间、周期/频率等多种搜索条件,基于全硬件加速搜索算法,仅需1秒即可从海量波形中快速定位符合搜索条件的波形,自动标记使异常信号一览无余。

6.分段存储,52万帧历史波形记录

对于偶发信号的波形统计分析,过去需要工程师蹲守在示波器前进行手动测试。分段存储功能可对触发的特定波形进行存储、回放,波形帧数高可达52万帧,解放工程师的工作。

7.FIR硬件实时滤波器

ZDS5000示波器内置FIR硬件实时滤波器,可在10Hz-200MHz范围内任意调节示波器带宽,准过滤特定频点的噪声与干扰信号,只呈现有效信号。

8.全的智能分析功能

ZDS5054Pro具备全的智能分析功能,可帮助工程师加快产品调试进度。



仪器参数

 ZDS5054Pro专业分析型示波器产品参数:

型号带宽通道数*高采样率*高波形刷新率*大存储深度内置信号源
ZDS5054Pro 500MHz44GSa/s1Mwfms/s512Mpts2ch
ZDS5054D 500MHz44GSa/s600kwfms/s512Mpts2ch
ZDS5054A 500MHz44GSa/s330kwfms/s250Mpts2ch



ZDS5054Pro专业分析型示波器
