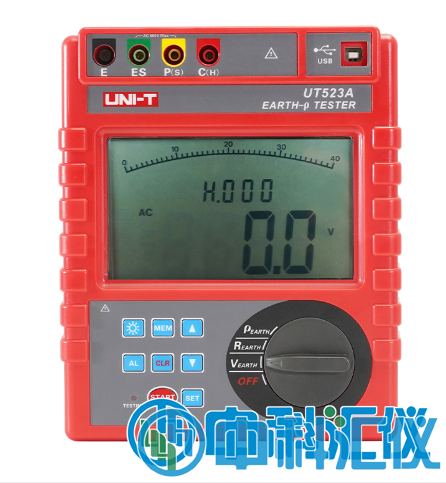

UT523A智能接地电阻测试仪

UT523A智能接地电阻测试仪

含税价格:电话咨询

由于政策、关税、汇率等不确定因素,请电话咨询价格:13810739113
  • 品   牌:优利德
  • 简   介: UT523A智能接地电阻测试仪专为现场测量接地电阻、土壤电阻率、接地电压、交流电压而精心设计,被广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。

UT523A智能接地电阻测试仪专为现场测量接地电阻、土壤电阻率、接地电压、交流电压而精心设计,被广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。


UT523A智能接地电阻测试仪产品简介:

UT523A智能接地电阻测试仪专为现场测量接地电阻、土壤电阻率、接地电压、交流电压而精心设计制造的,采 用数字及微处理技术,*密4线法、3线法和简易2线法测量接地电阻,导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术,自动识别干扰并选择测量频率,使干扰的影响*小化,提供更加准确的接地电阻值。具有独特的抗干扰能力和环境适应能力,重复测试一致性好,确保长年测量的高精度、高稳定性和高可靠性。



UT523A智能接地电阻测试仪应用领域:

广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。


UT523A智能接地电阻测试仪产品特点:

4位超大LCD显示,白屏背光,适合昏暗场所使用;接地电阻、土壤电阻率:约5秒/次

二线简易测试接地电阻:不使用辅助接地棒,利用现有的接地电阻值*小的接地及作为辅助接地及辅助(如金属管、消防栓、接地体、建筑物防雷接地)

三线法测试接地电阻

四线*密测量法,能消除被测地体、辅助接地棒、测试夹、仪表输入接口表面之间的接触电阻及连接线线阻对测量的影响

一键式测量,超量程指示;具有辅助接地电阻值测试功能

具有USB接口,软件监控,存储数据可以上传电脑,保存打印

数据保持,测量数据保持在屏幕

测量次数5000次以上(短路测试,测一次,停30秒再测)

干扰信号指示,自动识别干扰信号

报警设置功能,测量值超过报警临界值时“嘟--嘟--嘟--”报警提示

安规等级达CAT Ⅲ 300V、CAT IV 150V;污染等级2

测量中LED闪烁,LCD倒计数;带进度棒图,实时动态显示测试进度;300组数据存储




仪器参数

UT523A智能接地电阻测试仪技术参数:

量功能

测量范围

精   度

分辨力

接地电阻(R)

0.00Ω~30.00Ω

±2%rdg±3dgt

0.01Ω

30.0Ω~300.0Ω

±2%rdg±3dgt

0.1Ω

300Ω~3000Ω

±2%rdg±3dgt

3.00kΩ~30.00kΩ

±4%rdg±3dgt

10Ω

土壤电阻率(ρ)

0.00Ωm~99.99Ωm

 (ρ=2πaRa:1 m~100m;π=3.14)

0.01Ωm

100.0Ωm~999.9Ωm

0.1Ωm

1000Ωm~9999Ωm

1Ωm

土壤电阻率(ρ)

10.00kΩm~99.99kΩm

(ρ=2πaRa:1 m~100m;π=3.14)

10Ωm

100.0kΩm~999.9kΩm

100Ωm

1000kΩm~9000kΩm

1kΩm

接地电压

AC 0.0~600V

±2%rdg±3dgt

0.1V

基准条件

影响量

基准条件

工作条件

备注

环境温度

23℃±1℃

-10℃~40℃

----

环境湿度

40%~60%

<80%

----

存放温湿度

-20℃~60℃;70%rh以下

仪表工作电压

9V±0.1V

9V±1.5V

----

辅助接地电阻值

<100Ω

<30kΩ

rC、rP

干扰电压

<20V

----

干扰电流

<2A

----

测R时电及间距

a>5d

a>5d

----

测ρ时电及间距

a>20h

a>20h

----

测量方式

*密4线、3线法测量、简易2线测量接地电阻



测量方法

接地电阻:额定电流变及法,测量电流20mA Max



土壤电阻率:四及法(温纳法)



对地电压:平均值整流(P(S)-ES接口间)



测试频率

128Hz/111Hz/105Hz/94Hz(AFC)



短路测试电流

AC 20mA max



开路测试电压

AC 40V max



测试电压波形

正弦波



电及间距范围

可设定1m~100m



辅助接地测试

具有辅助接地电阻值测试功能,0.00KΩ~30kΩ(100R+rC<50kΩ,100R+rP<50kΩ)



换挡

接地电阻:0.00Ω~30.00kΩ全自动换档,土壤电阻率:0.00Ωm~9000kΩm全自动换档



背    光

可控白屏背光,适合昏暗场所使用



显示模式

4位超大LCD显示,白屏背光



测量指示

测量中LED闪烁,LCD倒计数,进度棒图指示



测量次数

5000次以上(短路测试,测1次,停30秒再测)



线路电压

AC 600V以下测量



通讯接口

具有USB接口,软件监控,存储数据可以上传电脑,保存打印



数据存储

300组,“MEM”存储指示,显示“FULL”符号表示存储已满



数据保持

保持数据时“HOLD”符号指示



数据查阅

查阅数据时“READ”符号指示



溢出显示

超量程溢出时“OL”符号指示



干扰测试

自动识别干扰信号,干扰电压高于5V时“NOISE”符号指示



报警功能

测量值超过报警设定值时,“嘟--嘟--嘟--”报警提示



电池电压

当电池电压降到约7.5V时,电池电压低符号“        ”显示,提醒更换电池



过载保护

测量接地电阻:C(H)-E、P(S)-ES各端口间AC 280V/3秒



绝缘电阻

20MΩ以上(电路与外壳之间500V)



耐    压

AC 3700V/rms(电路与外壳之间)



电    源

DC 9V (碱性干电池 LR14 1.5V 6节 ,连续待机300小时)



LCD尺寸

128mm×75mm



LCD显示域

124mm×67mm



机身尺寸

高宽厚:212mm×175mm×76mm



机身重量

仪表:950g 测试线:1560g 辅助接地棒:935g(4根)

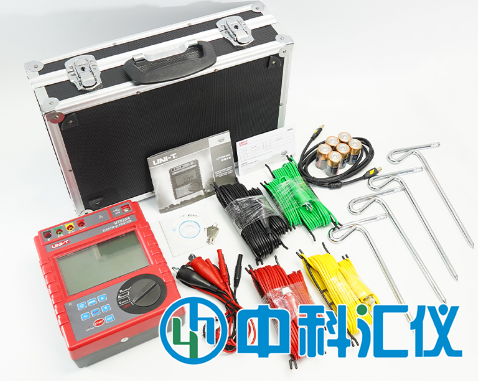

标准配件

辅助接地棒、标准测试线、简易测试线、碱性干电池、监控软件光盘、USB通讯线



标准包装

用户手册、保修卡、仪表箱








UT523A智能接地电阻测试仪
