美国Fluke PQ400电气测量窗口

美国Fluke PQ400电气测量窗口

含税价格:电话咨询

由于政策、关税、汇率等不确定因素,请电话咨询价格:13810739113
  • 品   牌:美国FLUKE
  • 简   介: 美国Fluke PQ400电气测量窗口可将三相测量设备连接至带电面板,而无需打开面板门或穿戴辅助的个人防护装备。

美国Fluke PQ400电气测量窗口可将三相测量设备连接至带电面板,而无需打开面板门或穿戴辅助的个人防护装备。


美国Fluke PQ400电气测量窗口产品简介:

使用Fluke PQ400 Electrical Measurement Window 可将三相测量设备连接至带电面板,而无需打开面板门或穿戴辅助的个人防护装备(PPE)1。

严格遵守质量标准,符合规定要求。周密设计,确保*全。

Fluke PQ400 让您可以获取所需的关键电能质量和电能量数据,同时还可减少测试时间并有助于确保*全。

降低电弧闪光和触电风险,同时提高人员*全性

无需打开面板门便可进行关键电能质量和电能量的测量,这可降低维护成本并减少停机时间,而且使得能够在不影响操作的情况下随时进行记录和监测

通过减少在敞开的面板上进行测量的相关危险来减少工作许可要求和流程,从而节省时间和精力

提高测量效率,无需穿戴防电弧闪光的个人防护装备1,节省时间,提*效率,增加操作舒服度

特性:

长久连接式电压和电流传感器位于配电盘中,这让您能够在不打开面板门的情况下利用外部接入点进行电能质量和电能量测量,从而降低操作风险

三相电压、中性线和接地线的电压和电流连接覆盖了大多数测量情况

具备适用于 Fluke 1740 和 1730 系列电能质量和电能量记录器的自动探头检测功能以及兼容的夹钳,让您无需打开电柜查看夹钳型号

360 度全向旋转使得 PQ400 窗口能朝向任何方向

使用步进钻头和电动液压打孔机(114.3 mm,4.5 in 直径)进行安装,简便易行

CAT IV,600V 和 CATIII 1000V 额定*全等级(依据 IEC61010-2-30 标准)

兼容标准的 4mm 屏蔽型*全插座电压测试导线,更易于进行电压连接;意外接触带电电气部件的风险更低,因而*全性更高;减少了购买专用电压导线的需要

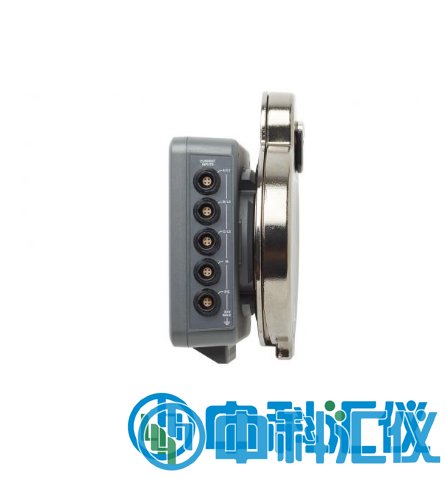

美国Fluke PQ400电气测量窗口.png

美国Fluke PQ400电气测量窗口主要特性:

降低风险- 无需打开面板门便可测量长久安装式电压和电流连接

提*效率- 快速连接您的记录器或分析仪,比以往更快地开始进行测量

安装方便- 利用标准步进钻头和电动液压打孔机即可简单快速地将窗口装入面板


美国Fluke PQ400电气测量窗口工作原理:

Fluke PQ400 Electrical Measurement Window 是一种长久安装式接口,可让技术人员近乎即时地连接电气面板以进行关键的电能质量和电能量测量。PQ400 的安装使用标准步进钻头和电动液压打孔机(114.3 mm,4.5 in 孔直径),允许用户进行覆盖大多数测量配置的三相电压、电流和接地连接。安装后,用户只需打开窗盖,揭开盖子,便可连接记录器或分析仪的电压导线。然后,连接电流传感器的导线,开始进行关键测量。测量完成后,只需从前面板接口上拆下电压和电流连接,然后锁上窗盖,将内部连接保留在原位以备将来使用。

1遵守当地和*家的*全规范。穿戴个人防护用品(经认可的橡胶手套、防护面罩和阻燃衣物等),以防在危险带电导体外露时遭受电击和电弧而受伤。






仪器参数

美国Fluke PQ400电气测量窗口技术参数:

一般技术指标

任意电压端子和接地之间的*高电压

1000 V

任意电流端子和接地之间的*高电压

30 V

*全性

一般信息

IEC 61010-1:污染等级 2

测量

IEC 61010-2-030:CAT IV 600 V / CAT III 1000 V

尺寸

室外

148 mm x 187 mm x 23 mm(宽 x 高 x 深)(窗盖打开时为 148 mm x 370 mm x 19 mm)

内部

140 mm x 158 mm x Di(宽 x 高 x 深) Di = 58 - 面板门厚度 (mm)

支持的电气外壳

外壳

UL 50/NEMA 环境等级为 1 类(PQ400 的窗盖关闭时为 12 类)

面板厚度

*大 3.5 mm (10 Ga.)

环境

工作/存放温度

-25 °C 至 60 °C(-13 °F 至 140 °F)

湿度

10% - 90%(取决于温度),依照 IEC 60721-3-3 Class 3K6(修订版)标准:-25 °C - 35 °C:10 % - 90 %,50°C:*大 35 %;60°C:*大 23 %

海拔

工作

2000 m(高达 4000 m 时降额至 CAT II 1000 V,CAT III 600 V,CAT IV 300 V)

存放

12,000 m

防护等级

额定等级

IEC 60529:IP67(窗盖关闭时),IP50(窗盖打开且连接*有接头时)

振动

IEC 60068-2-6,MIL-PRF28800F:2 级随机振动

重量

2.1 kg (4.6 lb)


电压

输入

输入数量

5 路(A/L1、B/L2、C/L3、N 线和接地线)

线规

实心/柔性:0.25 mm2 至 1.5 mm2(AWG 24 至 AWG 16)

电压

*大 1000 V

保险丝

2 A 1000 V 1.5 A2s, 10 kA IR (A/L1, B/L2, C/L3, N)

输出

连接器

5 个 4 mm *全端子,3 个红色端子对应 A/L1、B/L2、C/L3 相线,1 个黑色端子对应 N 线,1 个绿色端子对应接地线

负载电流

*大 1 A rms


美国Fluke PQ400电气测量窗口配置清单:

PQ400外壳

4条2米插入式电缆,用于连接 Fluke-17xx iFlex® 电流探头

线缆标记套件 3P+N+PE

束线带

说明书
