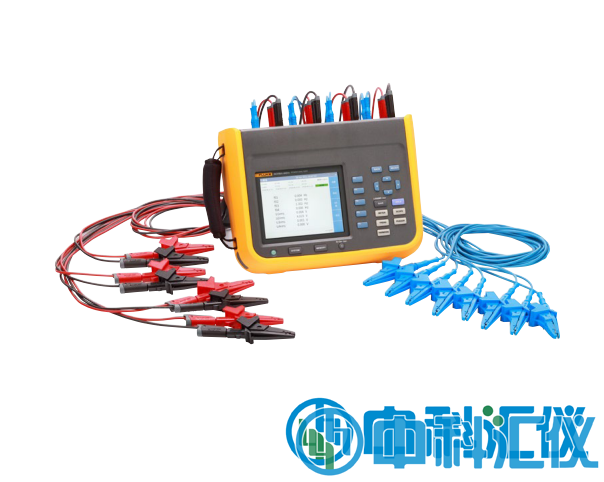

美国Fluke Norma 6000系列功率分析仪

NORMA 6003

3 电压模块 + 3 电流模块

NORMA 6003+

3 电压模块 + 3 电流模块 + 转速和扭矩模块

NORMA 6004

4 电压模块 + 4 电流模块

NORMA 6004+

4 电压模块 + 4 电流模块 + 转速和扭矩模块

采样率

200ksps

尺寸（H*W* L）

298mm x 215mm x 96mm

显示屏

5.7 寸TFT LCD，640x480

电池

BP 291, 10.8V/5000mAh, 54Wh IEC 62133, UN38.3
工作时间: 6 小时

电气*全

IEC 61010-1: 污染等级 2
IEC 61010 -2-032: CAT IV 600V, CAT III 1000V

电磁兼容性（EMC）

IEC 61326-1: 工业环境
IEC 61326-2 -2

PC 软件

Fluke Power Analyzer Software

存储容量

32GB

测量参数

电压电流有效值、直流成分、交流成分、整流平均值、峰值、峰峰值、波峰因数、波形系数、基波成分、基波含量、谐波失真、谐波含量、谐波因数有功功率、无功功率、视在功率、功率因数、相移、效率、阻抗、电能、电量、频率、电机转速、扭矩、机械功率、机械能、 功能、求和功能等

量程

10V，100V，1000V

波峰因数

CF=2

过载能力

10% 过载

带宽

500kHz

共模抑*比

120 dB

精度

0.1% (*优 )

电流

内置分流器测量

量程

0.1A，1A，10A

波峰因数

CF=2

过载能力

10%过载

BNC

量程

0.1V,1V,10V

波峰因数

CF=2

过载能力

10% 过载

精度

0.1% (*优)

机械 测量通道（转速和扭矩）

电压通道量程

±10V

电压通道数

2

电压通道量程

0.1% 量程+ 0.1% 读数

脉冲通道数

3

脉冲高电平门限

2V（典型值）

脉冲低电平门限

0.8V（典型值）

*高脉冲频率

100kHz

频率

频率精度

0.05% 量程 + 0.05% 读数

谐波

100 次（50Hz/60Hz）
