杭州兆华 CRY2622工业级声学成像仪

杭州兆华 CRY2622工业级声学成像仪

含税价格:电话咨询

由于政策、关税、汇率等不确定因素,请电话咨询价格:13810739113
  • 品   牌:杭州兆华
  • 简   介: 杭州兆华 CRY2622工业级声学成像仪适用于中高压架空线路、变电站各种高压设备的巡检及局放故障定位,能够在不停电的情况下准确且快速的检测出线路的各种局部放电故障,提高巡检人员的工作效率,预防重大故障的发生。

杭州兆华 CRY2622工业级声学成像仪适用于中高压架空线路、变电站各种高压设备的巡检及局放故障定位,能够在不停电的情况下准确且快速的检测出线路的各种局部放电故障,提高巡检人员的工作效率,预防重大故障的发生。


杭州兆华 CRY2622工业级声学成像仪功能用途:

CRY2622工业级声学成像仪适用于中高压架空线路、变电站各种高压设备的巡检及局放故障定位,通过麦克风阵列捕捉局部放电点发出的超声波,并配合高清摄像头实时采集视频画面,将异常点实时的呈现在显示屏上。能够在不停电的情况下准确且快速的检测出线路的各种局部放电故障,提高巡检人员的工作效率,预防重大故障的发生,提高供电可靠性,非接触式检测方式,保障人员的*全。专用的故障分析软件,能一键生成故障报告,细化故障点管理。

温度:-20~50℃。

湿度:10%~90%无冷凝

电源:220V(±10%)交流50Hz(±2%)单相电源。

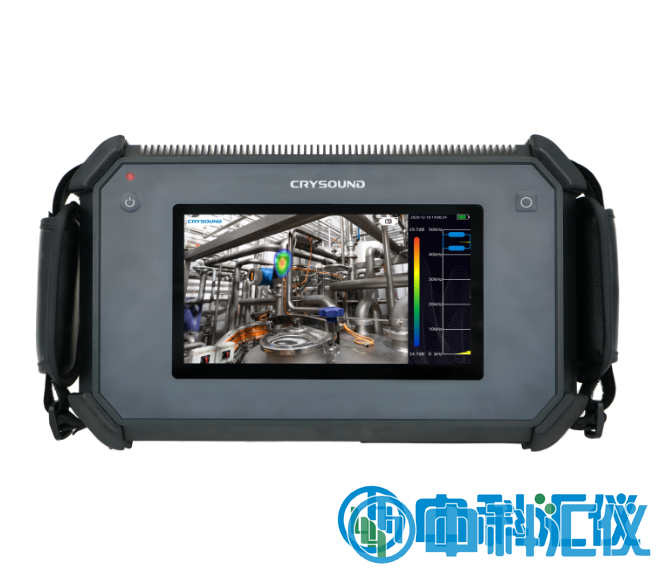

杭州兆华 CRY2622工业级声学成像仪.png


杭州兆华 CRY2622工业级声学成像仪性能特点:

1、手持式,仪器体积小、重量轻,便于携带。重量不大于1.7KG

2、基于声学成像、声源定位技术,以热力图的形式实时显示声源在空间的分布状态。

3、具有PRPD图谱局放类型智能识别系统,可识别局放故障类型。

4、具有抗外部干扰的能力,可自动过滤环境噪声。

5、针对不同的声源频率,能自动调节检测频率。

6、可在检测过程中随时进行拍照、录像、录音,检测数据可存储于本机,并可导出至离线分析软件。

7、分析软件具有图谱展示功能,如时域图、频谱图等,可对测试数据进行分析、存储、查看和管理,可导出测试报告。

8、在电脑端具有专用的故障分析软件,可一键生成故障报告。

9、设备需内部自带可充电锂电池*体化设计电池不可拆卸,以避免现场误操作导致的防爆隐患。

10、设备防护等级IP54,提供防护等级检测报告。

11、提供省级及以上等级计量科学研究院技术评价分析报告。

12、提供ROHS-Test Report及ROHS-Verification of Conformity认证报告。

13、提供CE认证证书。




仪器参数

杭州兆华 CRY2622工业级声学成像仪技术参数:

参数

参数规格

麦克风

*麦克风数量

128通道

麦克风类型

高灵敏度数字麦克风

声像图

*声像图/摄像头视角

62°

声像图*小帧率

25FPS

声学测量

*测试声压级范围

30dB-120dB

*频率范围

2kHz-48kHz,范围可选

摄像头

摄像头焦距

固定焦距3.04mm

摄像头像素

800万

数据储存

存储

64GB TF卡存储空间 + 8G内部备份存储空间

数据存储格式

.jpg(图片)和 .mp4(视频)

接口

*接口类型

USB 3.0 Type-C

音频输出接口

音频3.5mm

*设备重量

不大于1.7Kg

设备整体尺寸

272mmx174mmx42mm

*设备外壳材质

全铝合金

*防护等级

IP54

工作温度

-20℃~+60℃

显示/触摸屏

*显示屏分辨率

1024*600(彩色)

*尺寸

7寸

*触摸屏

电容式

*背光亮度

可调

电池

电池容量

6600mAH@7.2V

*电池类型

内置锂离子电池

电池续航时间

4~7h(不同测试带宽)

录音/录像功能

录音/录像时间长

0-300s

录音/录像格式

.wav(录音) .Mp4(录像)

软件功能

*光标指示功能

显示光标对应的声压级

*局放图谱

实时显示局放PRPD图谱

*故障类型识别

在设备端实时显示故障类型,能够识别的故障类型至少包含*端放电、悬浮放电、沿面放电

*文件管理功能

支持建立测试目标文件夹

*聚焦功能

将声学成像云图面积集中在一个小范围区域内显示。能够减少其他噪声云图的干扰。

*照片和视频管理

支持用语音、文字、声音等方式进行标注,支持条形码识别

*听音功能

通过混频处理,将超声波可转化成可听声;可分辨“流动”、“振动”、“放电”和其他

*动态范围

0.5-12dB 用户可调

*故障报告软件

可在PC端一键导入测试检测数据,快速生成检测报告



杭州兆华 CRY2622工业级声学成像仪配置清单:

CRY2622成像仪主机 1

故障报告软件 1

小米移动电源 1

充电头 1

电源线 1

TF卡 1

读卡器 1

手带 2

肩带 1

保护箱 1

快速使用说明 1




杭州兆华 CRY2622工业级声学成像仪
