美国Fluke 1736和1738三相电能质量记录器仪

美国Fluke 1736和1738三相电能质量记录器仪

含税价格:电话咨询

由于政策、关税、汇率等不确定因素,请电话咨询价格:13810739113
  • 品   牌:美国FLUKE
  • 简   介: 美国Fluke 1736和1738三相电能质量记录器仪用途多,主要测量自动捕获和记录电压、电流、功率、谐波和关联电能质量值等,可用于执行能量、负载和电力质量研究。

美国Fluke 1736和1738三相电能质量记录器仪用途多,主要测量自动捕获和记录电压、电流、功率、谐波和关联电能质量值等,可用于执行能量、负载和电力质量研究。


美国Fluke 1736和1738三相电能质量记录器仪产品简介:

Fluke 1736和1738三相电能质量记录仪具有 Fluke Connect® 移动应用程序和桌面软件的兼容性,让您获得所需数据,从而实时做出重要的电能质量和能耗决策。1736 和 1738 可以进行电能量分析和基本电能质量记录,是理想的测试工具,自动获取和记录超过 500 个电能质量参数,让您对所需数据有更优的可视性,以优化系统可靠性并节省资金。借助 Fluke 1738 高及电能质量记录仪,您可以使用增强的“电能质量健康状况概要”(EN50160) 功能来执行高及分析,让您快速了解电气系统的总体健康状况。电能质量健康状况概要是基于详细电能质量测量对已记录的数据执行的评估,其中包括可视化事件波形捕获,让您对所需数据拥有更好的可视性,以优化系统的可靠性并节省电费。

借助优化的用户界面、柔性电流探头和智能测量检定功能,您可以通过检定和纠正常见连接错误来减少测量错误,使得设置比以往更方便,降低测量不确定性。通过 Fluke Connect® 应用远程访问数据并与您的团队共享,让您可以保持*全的工作距离并实时做出重要决策,减少对使用防护装备、实地到现场检查的需要。您还可以使用随附的 Fluke Energy Analyze Plus 软件包,便捷地为测量结果绘制图表,帮助识别问题并创建详细报告。作为选择性的功能,您还可以创建 IEEE519 报告,以便深入了解谐波水平、电压/电流畸变和负载电流(需拥有许可证)。

其他的有用功能:

在记录器、Fluke Connect 移动应用和桌面软件上,或者通过您设施内的 Wi-Fi 基础设施提供数据。

使用随附的4个柔性电流探头测量*有三相线和中性线

直接从测量电路给仪器供电

在记录会话期间以及在下载前检查测量值,以进行实时分析

1738中包括事件波形快照和高分辨率真有效值配置文件,以及日期、时间戳和严重性以捕获暂降、暂升和浪涌电流,并帮助查明导致电源质量问题的潜在原因

1738还通过电能质量健康状况概提供关于电气系统总体健康状况的快览

提供明亮的彩色触摸显示屏,以方便进行现场分析和数据检查

通过快速的引导式图形用户界面,帮助您始终捕获正确的数据

通过智能验证功能降低连接不确定性

允许您通过前面板或者智能手机上的 Fluke Connect 应用完成现场设置

提供与其他支持 Fluke Connect 的设备完全集成的日志记录,以便在 Fluke Connect 无线数字*能表或模块上同时记录多达两个额外测量参数*

随附 Energy Analyze Plus 应用程序软件,使您能够分析能耗和电能质量健康状况的每个细节并创建自动报告

记录常见的参数:

1736和1738机型专用于测量关键的三相电能参数,可以同时记录 rms 电压、rms 电流、电压和电流事件、电压和电流 THD、高达 50 次谐波的电压和电流谐波、有功功率、无功功率、功率因数、有功电能、无功电能等。1736 和 1738 机型具有足够的存储空间,数据记录超过一年,可以发现可能遗漏或难以发觉的问题。

分析和报告:

获取记录数据只是工作的一部分而已。您获得数据后,就需要创建有用的信息和报告,让您所在的组织或客户可以轻松地共享和了解。Fluke Energy Analyze Plus 软件让这种工作化繁为简。通过功能强大的分析工具,几分钟内即可创建自定义的报告,让您能够通知所发现的结果并快速解决问题,从而可以优化系统可靠性并节省资金。


美国Fluke 1736和1738三相电能质量记录器仪主要特性:

Fluke 1736和1738三相电能质量记录仪是多用途、兼容 Fluke Connect 的三相电能记录仪,用于执行能量、负载和电力质量研究

主要测量:自动捕获和记录电压、电流、功率、谐波和关联电能质量值,并使用事件波形快照和高分辨率真有效值配置文件捕获暂降、暂升和浪涌电流

仪器供电方便:直接从测量电路给仪器供电

Energy Analyze Plus 应用软件:通过我们的自动化报告功能下载并分析能耗和电能质量健康状况的每个细节,并使用集成的电能质量健康状况摘要来快速了解系统健康状况

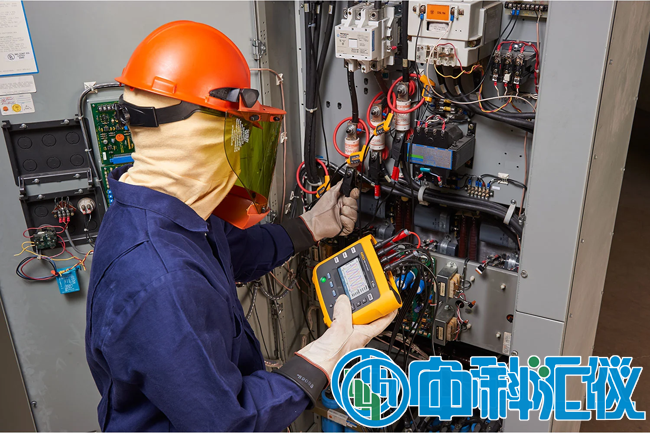

美国Fluke 1736和1738三相电能质量记录器仪1.png




仪器参数

美国Fluke 1736和1738三相电能质量记录器仪技术参数:

技术指标

精度

参数

量程

分辨率

在参考条件下的基本精度(读数百分比 + 满量程百分比)

电压

1000 V

0.1 V

±(0.2% + 0.01%)

电流:直流电输入

i17xx-flex 1500 12"

150 A

0.1 A

±(1% + 0.02%)

1500 A

1 A

±(1% + 0.02%)

i17xx-flex 3000 24"

300 A

1 A

±(1% + 0.03%)

3000 A

10 A

±(1% + 0.03%)

i17xx-flex 6000 36"

600 A

1 A

±(1.5% + 0.03%)

6000 A

10 A

±(1.5% + 0.03%)

i40s-EL 电流钳

4 A

1 mA

±(0.7% + 0.02%)

40 A

10 mA

±(0.7% + 0.02%)

频率

42.5 Hz 至 69 Hz

0.01 Hz

±(0.1%)

辅助输入

±10 V dc

0.1 mV

±(0.2% + 0.02%)

电压*小值/*大值

1000 V

0.1 V

±(1% + 0.1%)

电流*小值/*大值

由电流探头决定

由电流探头决定

±(5% + 0.2%)

电压 THD

1000%

0.1%

±0.5

电流 THD

1000%

0.1%

±0.5

2 至 50 次电压谐波

1000 V

0.1 V

≥ 10 V:读数的 ±5%

< 10 V:±0.5V

2 至 50 次电流谐波

由电流探头决定

由电流探头决定

≥ 电流量程的 3%:读数的 ±5%

< 电流量程的 3%:量程的 ± 0.15%

Unbalance(失衡)

100%

0.1%

±0.2



电气技术指标

电源

电压量程

使用*全的输入插头通过测量电路供电时为 100 V 至 500 V

使用标准电源线时为 100 V 至 240 V (IEC 60320 C7)

功耗

*大为 50 VA(使用 IEC 60320 输入时*大为 15 VA)

效率

≥ 68.2%(符合能效规范)

*大空载损耗

< 0.3 W(仅当使用 IEC 60320 输入时)

主电源频率

50/60 Hz ±15%

电池

锂离子电池 3.7 V, 9.25 Wh(客户可进行更换)

电池供电的运行时间

标准操作模式下 4 小时,节电模式下*高可达 5.5 小时

充电时间

< 6 小时



一般技术指标

彩色 LCD 显示屏

4.3 英寸有源矩阵 TFT, 480 像素 x 272 像素, 电阻式触摸屏

保修年限

仪器和电源:两年(不包括电池)

配件:一年

校准周期:两年

尺寸

仪器:19.8 cm x 16.7 cm x 5.5 cm (7.8 in x 6.6 in x 2.2 in)

电源:13.0 cm x 13.0 cm x 4.5 cm (5.1 in x 5.1 in x 1.8 in)

仪器(附带电源):19.8 cm x 16.7 cm x 9 cm (7.8 in x 6.6 in x 3.5 in)

重量

仪器:1.1 kg (2.5 lb)

电源:400 g (0.9 lb)

防篡改保护

防盗锁槽



美国Fluke 1736和1738三相电能质量记录器仪配置清单:

1、Fluke 1738/B便携式高及电能质量记录仪(不包括电流探头)

包括:Fluke 1738仪器、电压测试导线组、鳄鱼夹(4x)、软质便携包、Energy Analyze Plus软件、电源线、色码组

2、Fluke 1738/EUS便携式高及电能质量记录仪欧/美版

包括:Fluke 1738仪器、电压测试导线组、鳄鱼夹(4x)、12 英寸 1,500A 柔性电流探头(4x)、软质便携包、Energy Analyze Plus软件、Wi-Fi适配器、蓝牙适配器、电源线、色码组

3、Fluke 1738/INTL便携式高及电能质量记录仪国际版

Fluke 1738 仪器、电压测试导线组、鳄鱼夹 (4x)、12 英寸 1,500A 柔性电流探头 (4x)、软质便携包、Energy Analyze Plus 软件、电源线、色码组

4、Fluke 1736/B便携式电能质量记录仪(不包括电流探头)

Fluke 1736 仪器、电压测试导线组、鳄鱼夹 (4x)、软质便携包、Energy Analyze Plus 软件、电源线、色码组

5、Fluke 1736/EUS便携式电能质量记录仪欧/美版

Fluke 1736 仪器、电压测试导线组、鳄鱼夹 (4x)、12 英寸 1,500A 柔性电流探头 (4x)、软质便携包、Energy Analyze Plus 软件、Wi-Fi 适配器、蓝牙适配器、电源线、色码组

6、Fluke 1736/INTL便携式电能质量记录仪国际版

Fluke 1736 仪器、电压测试导线组、鳄鱼夹 (4x)、12 英寸 1,500A 柔性电流探头 (4x)、软质便携包、Energy Analyze Plus 软件、电源线、色码组
