美国Fluke NORMA 5000高精度功率分析仪

美国Fluke NORMA 5000高精度功率分析仪

含税价格:电话咨询

由于政策、关税、汇率等不确定因素,请电话咨询价格:13810739113
  • 品   牌:美国FLUKE
  • 简   介: 美国Fluke NORMA 5000高精度功率分析仪适合于动态测量,是变频器和照明设备开发的理想测试和分析工具。

美国Fluke NORMA 5000高精度功率分析仪适合于动态测量,是变频器和照明设备开发的理想测试和分析工具。


美国Fluke NORMA 5000高精度功率分析仪产品简介:

福禄克Norma功率计|功率分析仪:电力电子测试和开发领域可靠的高准确度测量工具

结构紧凑的 Fluke Norma 系列功率检测分析仪/功率计提供了新的测量技术来帮助从事马达、逆变器、照明、电源、变压器和汽车零件开发和测试的工程师,使其产品生产率更高。

Fluke Norma 系列功率检测分析仪/功率计采用了高带宽架构,能够精度测量单相或三相电流和电压、谐波分析、快速傅里叶变换(FFT)分析,以及计算功率和其它计算值。

该功率检测仪/功率计系列包括 Fluke Norma 4000 三相电能分析仪和 Fluke Norma 5000 六相功率检测分析仪/功率计。这些坚固、高*密度的功率检测分析仪/功率计具有良好的性价比,无论是现场使用,还是作为实验室或试验台上的台式仪器,都非常方便、可靠。

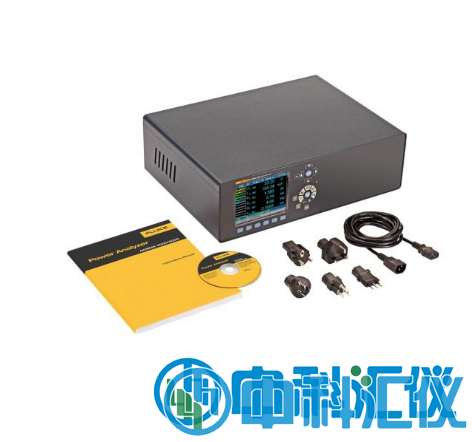

美国Fluke NORMA 5000高精度功率分析仪.png



美国Fluke NORMA 5000高精度功率分析仪产品应用:

电动马达和逆变驱动系统功率检测分析–功率计通过详尽地频谱分析和动态扭矩计算,可准确测量由逆变器引起的开关损耗,并且能够更全评估高频下的扭矩瞬态和谐波。

逆变器驱动系统功率检测分析–功率计可同时测量相同事件窗口内*有的电气和机械功率参数,使用户能够观察一个部件对另一部件的影响,或其对整个系统的影响。

照明系统功率检测分析 - 功率计高达 10 MHz 的带宽,以及高达 1 MHz 的高采样率,可详尽分析整流器输出信号。分流器技术能够在非常高的频率下进行功率检测。同时,测量输入和输出功率的功能提供了整流器损耗计算能力。

变压器功率检测分析–功率计同步测量6相功率,即使在非常小的功率因数下,亦可以计算出高准确度大功率变压器的效率和损耗,还能够同步测量多相变压器线圈的电阻。

汽车功率检测分析–功率计同步测量电气输入和机械输出,能够提供关于个体零件以及整个驱动系统的效率和损耗的数据。


美国Fluke NORMA 5000高精度功率分析仪主要特性:

Fluke Norma 5000功率检测分析仪/功率计: Fluke Norma 5000 六相功率分析仪提供了市场同类产品中更高的带宽,是变频器和照明设备开发的理想测试和分析工具。其特性包括: 3~6 个功率模块、可选的内置打印机,以及以上所述 Fluke Norma 4000 功率分析仪的*有特性和功能。

用户可选的平均时间 — 15 ms~3600 s,适合于动态测量

功率检测分析仪/功率计简单的用户界面确保操作简单、直观

标准配置允许用户准确指定适合其特定应用的相应功能

同时并行采集*有相,准确显示*有相上在某一准确时间点的动态事件

功率检测仪/功率计*有的输入是电隔离的,避免各种应用中的短路

高达 40 次的电压、电路和功率谐波

FFT 分析、矢量图、记录仪功能,以及数字示波器(DSO)模式

功率检测分析仪/功率计4 MB 板载存储器(可扩展至 128 MB),用于存储测量值

快速、方便地连接到 PC – RS232 和 USB 为标配。可选 IEEE488、Ethernet 或 USB2.0

PI1过程接口,可通过外部传感器测量扭矩和速率。含4路模拟输出,可方便地用于马达和驱动应用。

341 kHz 或 1 MHz 采样率,可进行详尽的信号分析

直流~3 MHz/10 MHz 带宽,可靠的测量准确度。

包括 Fluke NormaView PC 软件,可用来下载数据、分析和编写报告。




仪器参数

美国Fluke NORMA 5000高精度功率分析仪产品规格:

通用技术规格

相数

1 至 3

重量

约 5 kg (11 lb)

尺寸

150 x 237 x 315 mm

5.9 x 9.3 x 12.4 in

内置打印机

显示屏

彩色,5.7 in / 144 mm - 320 x 240 像素

用户可选的背光照明和对比度

带宽

直流*大 3 MHz 或直流*大 10 MHz,取决于输入模块

基本精度

0.2%、0.1% 或 0.03%,取决于输入模块

采样率

0.33 MHz 或 1 MHz,取决于输入模块

电压输入范围

0.3 V 至 1000 V

电流输入范围(直接输入,不使用分流器)

0.03 mA 或 20 A,取决于输入模块

配置存储器

4 MB

设置存储器

0.5 MB

快速傅里叶变换 (FFT)

高至 40 次谐波

RS-232/USB 接口

标准镜头

PI1 处理接口(8 个模拟/脉冲输入和 4 个模式输出)

可选

IEEE 488.2/GPIB 接口 (1 MBit/s Ethernet / 10 MBit/s 或 100 MBit/s)

可选

Fluke NormaView PC 软件(用于数据下载、分析和编写报告)

标准镜头

基本功能

快速傅里叶变换 (FFT)

计算谐波并以图形标识。*多可同时显示 3 个谐波频谱。

被测值:每相 U、I 和 P。

阶次:1 次至 40 次谐波,*大半采样频率

数字示波器 (DSO)

同时显示多达 3 个测量值(采样值)。快速查看波形和失真。

积分功能(能量)

同时显示多达 6 个可配置数字值。开始/停止条件和正/负向选项。

矢量显示

可显示 HO1 多达 6 路信号的矢量图。可方便测试仪器的正确连接,以及快速查看每路信号的相位角。

记录器

显示一定时间段内的平均值,进行趋势分析。

RAM 数据存储

储存采样值和平均值;开始/停止条件设置。

大约 4MB 可用于储存测量值。

配置

将分析仪设置为以所需的格式测量并显示数据。

环境条件

工作温度范围

5 °C 至 35 °C(41 °F 至 95 °F)

存放温度范围

-20 °C 至 50 °C(-4 °F 至 122 °F)

外壳材料

Fluke Norma 功率分析仪结构非常紧凑,并采用实心金属外壳,满足苛刻的 EMC 要求。

气候等级

KYG DIN 40040,*大85% 相对湿度,无凝结。

电源

85 V AC 至 264 V 交流,50 Hz 至 60 Hz,直流 100 至 260 V,约40 VA 带开关的欧式插头。可提供相同型号的电流接线柱。

测量输入

*全插孔,4 mm,每路输入 2 个。外部分流器通过 BNC 插座连接。

操作

薄膜键,带光标、功能键和指令功能。

连接

三相分析仪的后面板
