爱华智能AHAI 1010便携式声学照相机

爱华智能AHAI 1010便携式声学照相机

含税价格:电话咨询

由于政策、关税、汇率等不确定因素,请电话咨询价格:13810739113
  • 品   牌:杭州爱华智能
  • 简   介: 爱华智能AHAI 1010便携式声学照相机小巧便携,可多通道高精度同步采样,可实时声学成像。

爱华智能AHAI 1010便携式声学照相机小巧便携,可多通道高精度同步采样,可实时声学成像。


爱华智能AHAI 1010便携式声学照相机产品简介:

AHAI 1010型便携式声学照相机采用优化的传声器阵列设计,抛弃了传统声学照相机的大型笨重的体积,采用符合人体工程学设计,搭配平板分析处理,设备可手持也可安装在三角架上,广泛用于汽车﹑家电以及交通等领域的噪声识别。 声学照相机利用波束形成技术让眼睛能够看见声音,将现场光学图像和声压云图进行叠加,通过观察声压云图颜色的深浅可快速准确看出声源的位置所在,正因为直观和应用简单等特点,声学照相机被广泛用于汽车﹑家电以及交通等领域的噪声识别。定位出声源主要位置和主要频带特征,能够协助指导工程师快速查找故障原因。现场测试和应用要求测试设备小巧便携,操作简单,便携式声学照相机抛弃了传统声学照相机的大型笨重的体积,采用符合人体工程学设计,搭配平板分析处理,可手持也可安装在三角架上,内置可充电电源。

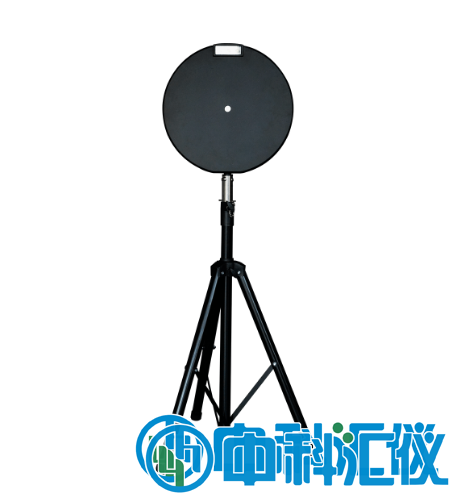

杭州爱华AHAI 1010便携式声学照相机.png


爱华智能AHAI 1010便携式声学照相机主要特点:

AHAI 1010型便携式声学照相机采用渐变式的螺旋排布和高灵敏度数字MEMS麦克风

1、小巧便携,符合人体工程学设计

2、无线传输

3、优化的传声器阵列设计

4、多通道高精度同步采样

5、实时声学成像

6、功能强大简单易用




仪器参数

爱华智能AHAI 1010便携式声学照相机技术参数:

1、硬件

采样频率:16kHz-48kHz

动态范围:>65dBA

通道数:32

尺寸:0.4m

频率范围:1kHz–10kHz

通道一致性:幅度<0.1dB,相位<0.1度

*大旁瓣比(5kHz):-8.88dB

3dB 带宽(5kHz):±4.96°

数据传输:USB、网口传输、wifi

电源:内置可充电电池


2、软件

频谱:FFT频谱,1/3OCT和1/1 OCT频谱分析

时间/频率计权:F、S 时间计权,A、C、Z频率计权

快速设置:快速实时设置成像频率范围,声压级限值实时可调

动态范围:0.01 dB – 20dB,实时可调

算法:支持近场(SONAH)和远场(Beamforming)

测量模式:*大值追踪和频带追踪

数据记录:视频录制,云图保存,录音实时保存

帧速率:30FPS


爱华智能AHAI 1010便携式声学照相机配置介绍:

    序号

    型号

    性能

 1

       AHAI 2051数字传声器阵列采集单元



  通道数:32

  采样频率: 16k Hz - 48k Hz

  尺寸:0.4 m

  动态范围:>65 dBA

  通道一致性:幅度<0.1dB,相位<0.1度

 2

  Surface Pro 平板

  i7  16G+ 256G

 3

  软件

  FFT频谱,1/3OCT1/1 OCT频谱分析

  F时间计权,ACZ频率计权

  快速实时设置成像频率范围

  声压级限值实时可调

  可实时调整动态范围:0.01 dB – 20dB

  支持高分辨率算法

  测量模式:*大值追踪和频带追踪

  录音实时保存,支持后处理导入分析

  帧速率:30 FPS
