德国Aaronia(安诺尼) Spectran V6_ RSA系列实时频谱仪

德国Aaronia(安诺尼) Spectran V6_ RSA系列实时频谱仪

含税价格:电话咨询

由于政策、关税、汇率等不确定因素,请电话咨询价格:13810739113
  • 品   牌:德国Aaronia(安诺尼)
  • 简   介: 德国Aaronia(安诺尼) Spectran V6_ RSA系列实时频谱仪适用EMC测量、干扰查找、微波测量、无线网络测量,适合在现场进行测量,但也可以在实验室中使用。

德国Aaronia(安诺尼) Spectran V6_ RSA系列实时频谱仪适用EMC测量、干扰查找、微波测量、无线网络测量,适合在现场进行测量,但也可以在实验室中使用。


德国Aaronia(安诺尼) Spectran V6_ RSA系列实时频谱仪产品简介:

1、快速,紧凑和强大

Aaronia推出了SPECTRAN®V6 X,高性能实时频谱分析仪和监测接收机,旨在捕获短的信号传输。 其扫描速度和记录时间好。V6 实时频谱监测接收机可在 5ms 时间内扫描 6GHz 频谱带宽,使其成为高速 USB 频谱分析仪的标杆。

2、紧凑轻巧

V6 实时频谱监测接收机的重量仅为 850 g,非常适合在现场进行测量,但也可以在实验室中使用。随机 的 PC 分析软件 RTSA-Suite PRO 将 V6 X 转变为功能齐全的台式频谱分析仪。V6 X 几乎为*有的测试应用提供了解决方案。

3、适用射频测量

V6 实时频谱分析仪使您能够应对任何挑战。无论是用于频谱监视,RF 和微波测量,干扰查找, EMC 测试还是WiFi 和无线网络测量,SPECTRAN®V6 都是进行可靠,快速测量的理想频谱分析仪。

4、品质保证

SPECTRAN®V6 频谱分析仪和矢量信号发生器在德国开发和组装,可确保达到高质量标准。

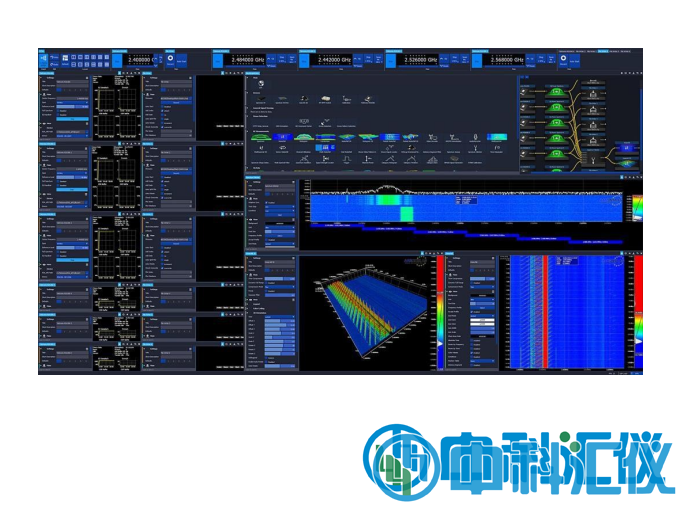

RTSA-Suite功能强大的实时分析软件


布局:方便配置的可移动模块式

2D/3D 多频谱分析:各种无线信号解调分析谱图

2D/3D IQ 流和解调:DECT / IQ 信号 / 3D IQ 显示 / DAB IQ 解调频谱监测:多板块多频谱监测


德国Aaronia(安诺尼) Spectran V6_ RSA系列实时频谱仪产品特点:

10MHz 至 6GHz 射频范围

适用EMC 测量、干扰查找、微波测量、无线网络测量…

双USB3.2 真I/Q 数据传输高达 784MBytes/s

5ms 时间内高速扫描 6GHz 带宽(1T/s)

80MHz 双瞬时接收带宽(2*200MHz)

I/Q 矢量信号发生器带宽高达 120MHz(无间隙流)

97ns 基于 FFT 的POI(100%捕获率)

10ns 基于 I/Q 的POI(100%捕获率)

16bit 2GSPS ADC 高动态范围

500MSPS 采样率(16bit 双 256MSPS I/Q 数据)

FPGA:930GMAC/S

FFT 速率:9.6 120 Million FFTs/s(1.2 120 Million FFTs/s)

紧凑轻巧,占用非常小的桌面,方便堆叠

免费功能强大的 RTSA-Suite PRO 频谱分析软件

重仅850g

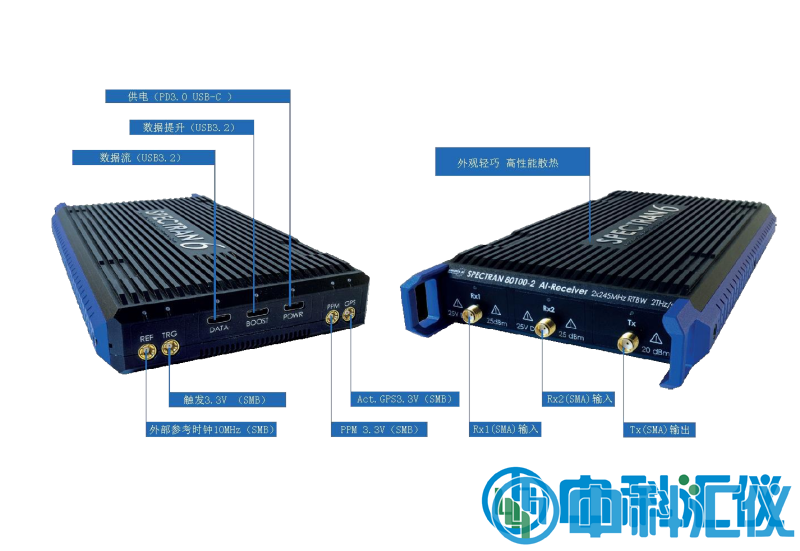

德国Aaronia(安诺尼) Spectran V6_ RSA系列实时频谱仪.png




仪器参数

德国Aaronia(安诺尼) Spectran V6_ RSA系列实时频谱仪技术参数:

型号

实时带宽

扫描

I/Os

RSA250X

80MHz / opt. 120MHz

300/440 GHz/s

1 Rx

RSA500X

80MHz / opt.120MHz

300/440 GHz/s

1 Rx & 1 Tx

RSA2000X

160MHz/opt.2*245MHz

730/1100GHZ/s

2 Rx & 1 Tx

**有型号均提供OEM版本, 减少尺寸和重量


选件

描述

超低噪音

前置放大器

20dB 超低噪音前置放大器 @ V6-RSA2000X

OCXO时基

5ppb,*高抗振性(±0.1ppb/g)

内置GPS

含诱骗检测和带有SMB 电缆的有源 GPS 天线


参数

描述

参数

描述

频率范围

10MHz-6GHz



轨迹线

超 20

(如 ACT,AVG,MAX,MIN,QPEAK)

实时带宽 @ 输入

80MHz(245MHz I/Q 速率)

测量模式

IQ、功率、频率

实时带宽 @ 输出

120MHz I/Q 播放流

触发

光标、测量、密度

POI

97ns(FFT),10ns(I/Q)

ADC

双 2GSPS 16Bit

*大功率 @ 输入

+23 dBm

DAC

2GSPS 14Bit

*功率 @ 输出

+3dBm

GPS 同步

数据包±10ns 时间戳

显示平均电平噪音

(前置放大器开)

-172dBm/Hz @ 典 型

GPS

GPS/QZSS, GLONASS, BeiDou and

Galileo

幅度精度

± 0.5dB @典型 (FIR 滤波补偿)

RF 接口

SMA、SMB @ 50Ω

USB 带宽

高达 784MB/s PC 传输

FPGA

XC7A200T-2

频率参考精度

0.5ppm (5ppb,OCXO 选件)

DSP 处理

930 GMACs

RBW

62mHz – 200MHz

SDRAM

2GB

测量单位

超过 20 个(如:dBm、dBuV、V/m、

A/m、W/m²、dBuV/m、W/cm²)

外部频率

参考输入

10MHz 3.5VRMS,50Ω,SMB 接

口 @ 典 型

检波方式

Min,Max,AVG,Peak,Qpeak(开发中..)

工作温度范围

-40℃ ~ +60℃

衰减器

36dB @ 0.5dB 步进

尺寸

210*115*29mm

功耗

15W

重量

850g

校准间隔

2 年

供电

USB 3.0
